▼BURNDY 熱電対Tタイプ
・温度計測用T タイプ(銅・コンスタンタン®)
・Tタイプ熱電対は低温領域でよく使用されています
※銅ピンは非常に曲がりやすいため、取り扱いには注意が必要です
※コンスタンタン電極における参考の許容電流値は5Aです(保証値ではありません)
▼接続方法
・ソケットコンタクトを使用し、各ピンに差し込んで接続します
・熱電対用ソケットコンタクト( 銅 / コンスタンタン® )
▼対数、対応フランジ (一覧)
・対数:2,4,6,11,15,24
・フランジ:NW/KF,ICF,JIS-VF,JIS-VG
・そのほかの熱電対はこちらよりご覧ください
▼特注品も対応いたします
複数端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
基本情報 | |
---|---|
対数(熱電対) | 4 |
タイプ | 熱電対 Tタイプ |
耐電圧: DC | Milli |
絶縁抵抗値 | 10⁹ ohm |
周波数 | 10 MHz |
接続タイプ | BURNDY |
電極 | 銅 / コンスタンタン® |
フランジ材質 | SUS 304 |
スリーブ | コバール® |
絶縁体 | アルミナセラミック |
最高温度 | 450℃ |
最低温度 | -196℃ |
リークレート | <1.3x10-10Pa・㎥/sec |
※製品コード・型式をクリックいただくと、ご覧いただけます。

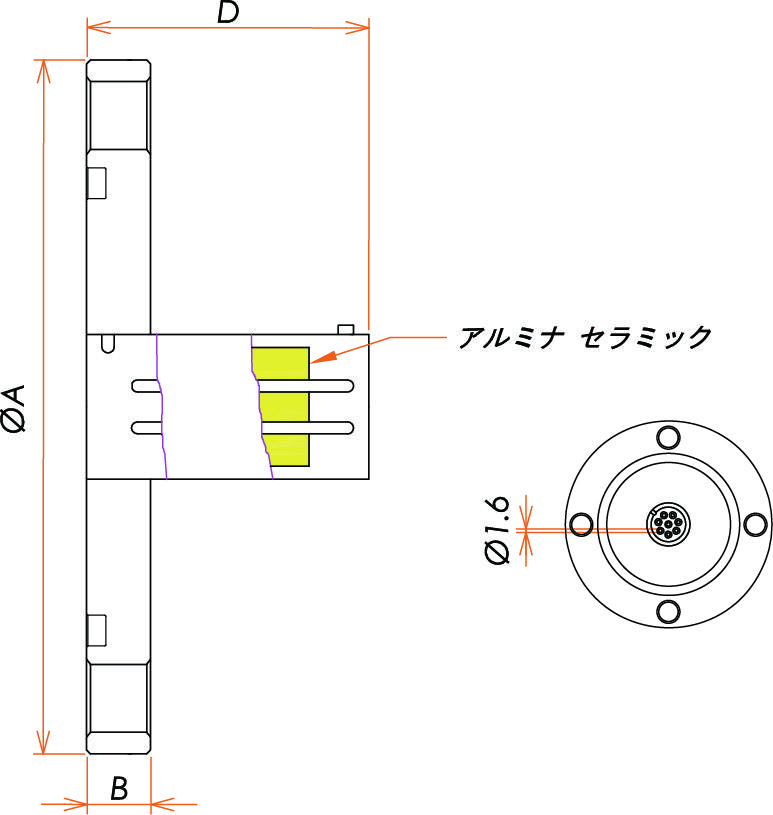

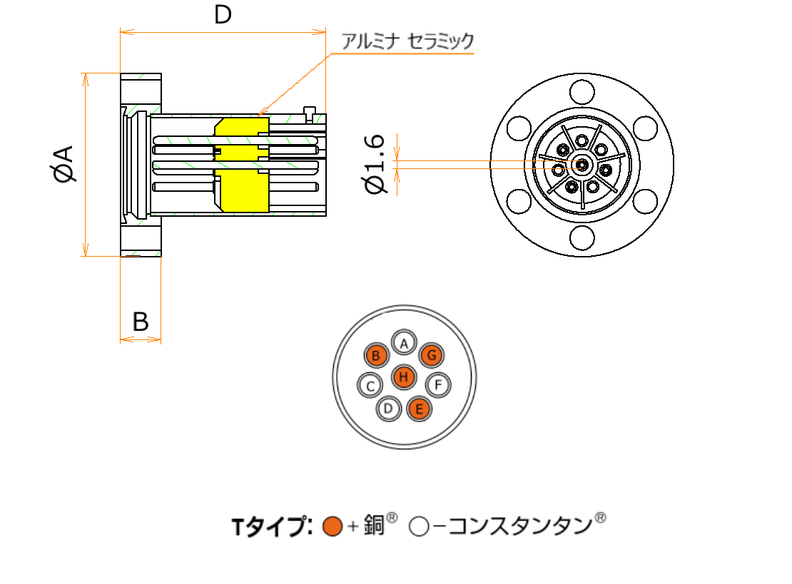

製品コード / 型式 | NW/KF | ICF | VF | VG | A | B | D | 商品内容 | 在庫・納期 | 単価(税込) | |||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

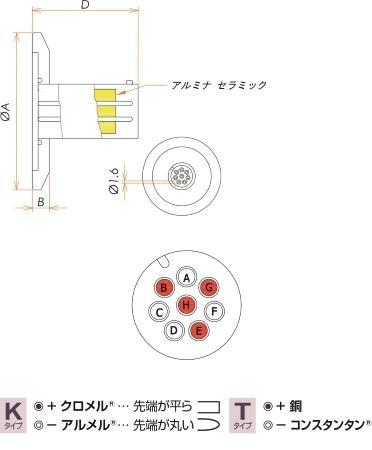

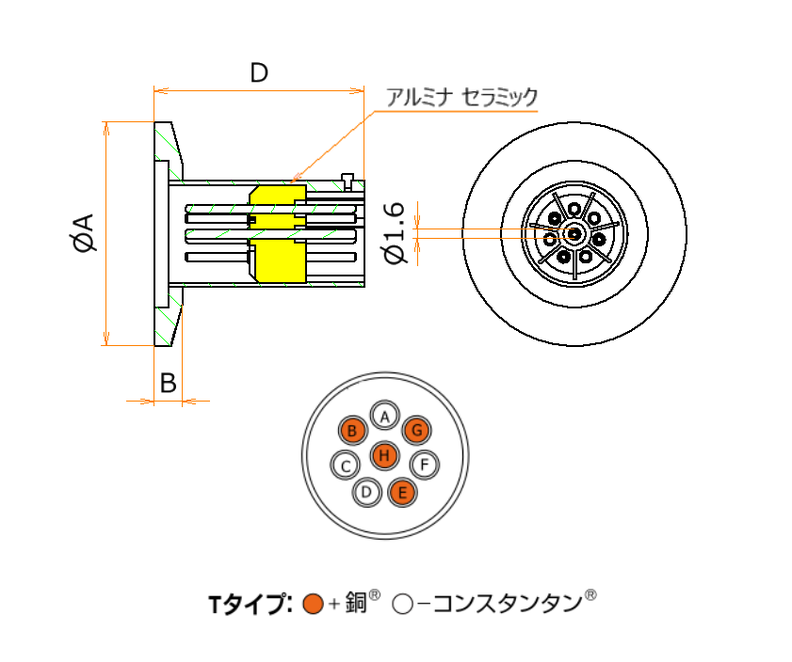

14668 / N25TCT4MBG | 25 | - | - | - | 40 | 6 | 39 | フランジ付き端子のみ |
現在庫数
2個
当日出荷可能
欠品時
別途回答
|
146,400円 (税込161,040円) | |||||||||||||||||||||||
製品コード :14668
型式 :N25TCT4MBG
|
|||||||||||||||||||||||||||||||||
14669 / N40TCT4MBG | 40 | - | - | - | 55 | 6 | 39 | フランジ付き端子のみ |
現在庫数
2個
当日出荷可能
欠品時
別途回答
|
146,700円 (税込161,370円) | |||||||||||||||||||||||
製品コード :14669
型式 :N40TCT4MBG
|
|||||||||||||||||||||||||||||||||

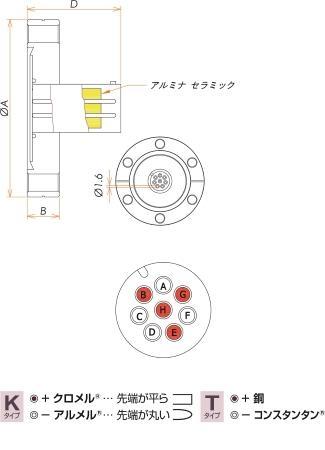

14670 / C34TCT4MBG | - | 34 | - | - | 34 | 7.5 | 41.5 | フランジ付き端子のみ |
現在庫数
2個
当日出荷可能
欠品時
別途回答
|
147,000円 (税込161,700円) | |||||||||||||||||||||||
製品コード :14670
型式 :C34TCT4MBG
|
|||||||||||||||||||||||||||||||||
40799 / C70TCT4MBGA | - | 70 | - | - | 70 | 12 | 49 | フランジ付き端子のみ |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
147,800円 (税込162,580円) | |||||||||||||||||||||||
製品コード :40799
型式 :C70TCT4MBGA
|
|||||||||||||||||||||||||||||||||

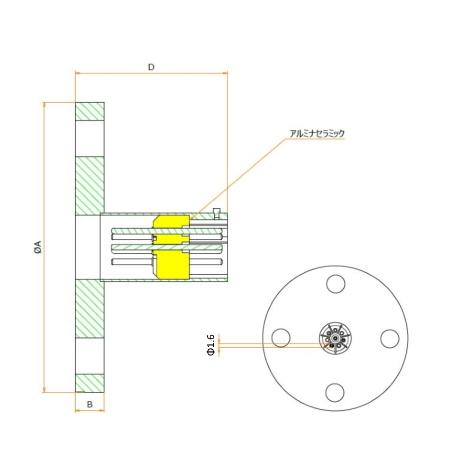

12518 / F20TCT4MB | - | - | 20 | - | 80 | 8 | 35 | フランジ付き端子のみ |
欠品時
別途回答
|
162,900円 (税込179,190円) | |||||||||||||||||||||||
製品コード :12518
型式 :F20TCT4MB
|
|||||||||||||||||||||||||||||||||
12519 / F25TCT4MB | - | - | 25 | - | 356 | 35 | 35 | フランジ付き端子のみ |
欠品時
別途回答
|
163,200円 (税込179,520円) | |||||||||||||||||||||||
製品コード :12519
型式 :F25TCT4MB
|
|||||||||||||||||||||||||||||||||

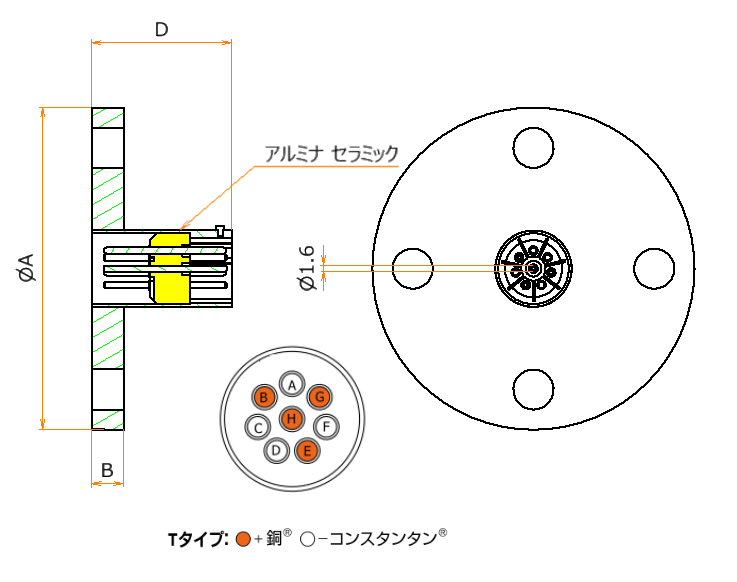

12520 / F40TCT4MB | - | - | 40 | - | 105 | 10 | 37 | フランジ付き端子のみ |
現在庫数
1個
当日出荷可能
欠品時
別途回答
|
163,800円 (税込180,180円) | |||||||||||||||||||||||
製品コード :12520
型式 :F40TCT4MB
|
|||||||||||||||||||||||||||||||||
12644 / F50TCT4MB | - | - | 50 | - | 120 | 10 | 37 | フランジ付き端子のみ |
欠品時
別途回答
|
164,400円 (税込180,840円) | |||||||||||||||||||||||
製品コード :12644
型式 :F50TCT4MB
|
|||||||||||||||||||||||||||||||||
12521 / G20TCT4MB | - | - | - | 20 | 80 | 8 | 35 | フランジ付き端子のみ |
欠品時
30営業日
|
162,900円 (税込179,190円) | |||||||||||||||||||||||
製品コード :12521
型式 :G20TCT4MB
|
|||||||||||||||||||||||||||||||||

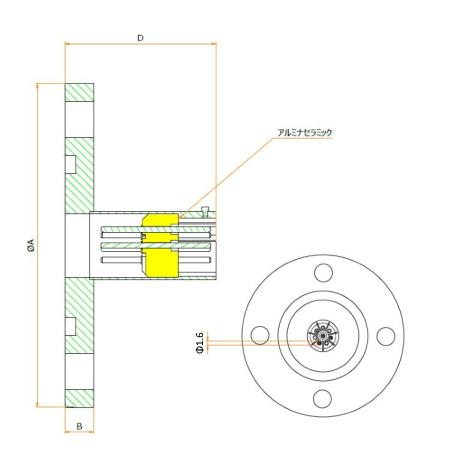

12522 / G25TCT4MB | - | - | - | 25 | 90 | 8 | 35 | フランジ付き端子のみ |
欠品時
別途回答
|
163,200円 (税込179,520円) | |||||||||||||||||||||||
製品コード :12522
型式 :G25TCT4MB
|
|||||||||||||||||||||||||||||||||

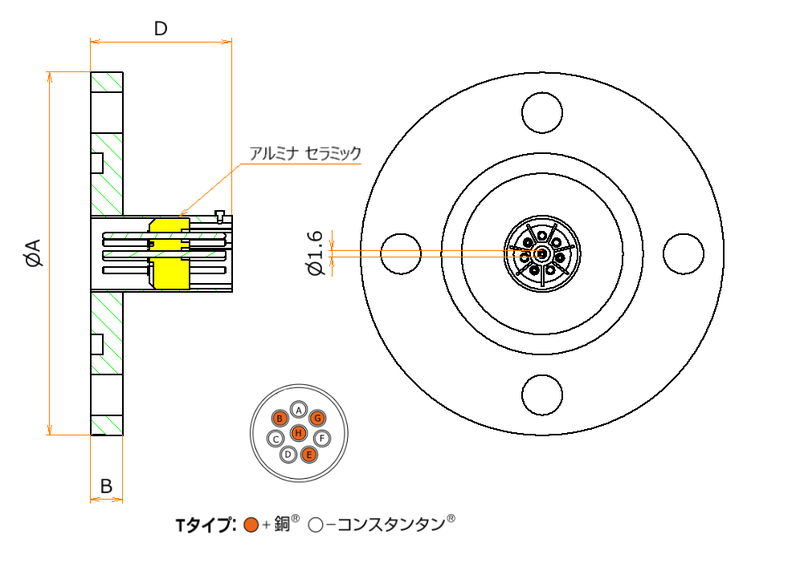

12523 / G40TCT4MB | - | - | - | 40 | 105 | 10 | 37 | フランジ付き端子のみ |
欠品時
別途回答
|
163,800円 (税込180,180円) | |||||||||||||||||||||||
製品コード :12523
型式 :G40TCT4MB
|
|||||||||||||||||||||||||||||||||
12645 / G50TCT4MB | - | - | - | 50 | 120 | 10 | 37 | フランジ付き端子のみ |
欠品時
別途回答
|
164,400円 (税込180,840円) | |||||||||||||||||||||||
製品コード :12645
型式 :G50TCT4MB
|
