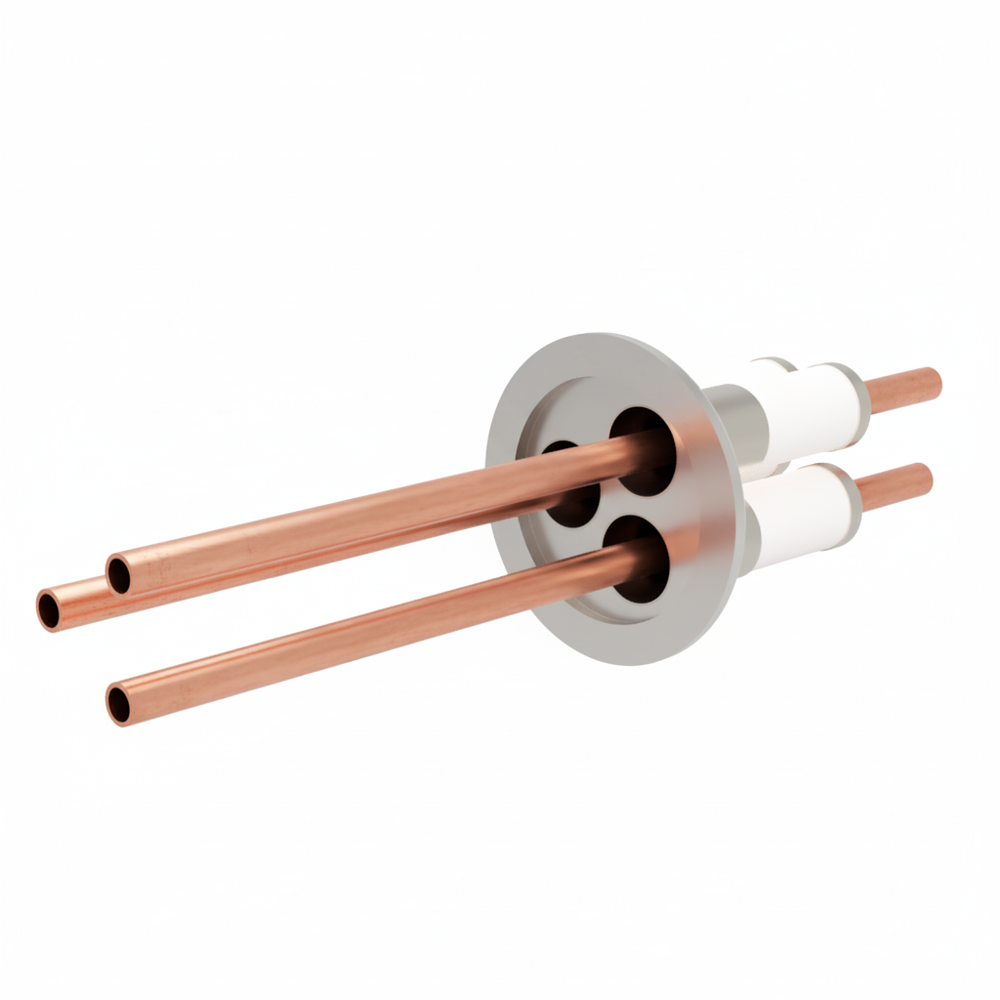

水冷端子 無酸素銅 5 kV 3個付き NW/KF40 フランジ

水冷端子 無酸素銅 5 kV 3個付き NW/KF40 フランジ

画像にマウスを合わせると拡大されます

水冷端子 無酸素銅 5 kV 3個付き NW/KF40 フランジ
この製品をシェアする
製品コード :21183 型式 :N45KLF3CU1/4

▼水冷端子
・電極が中空になったハーメチックフィードスルーです
・電極を冷やしながら電力導入が可能
・中心が空洞のため、高周波用途で使用されることもございます

▼以下のタイプが規格化されています
・電極材質:無酸素銅,SUS
・耐電圧:5 kV,8kV
・電極数:1,2,3,4
・フランジ:NW/KF,ICF,JIS-VF,JIS-VG

▼特注品も対応いたします
端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品なども迅速に対応いたします。 ページ右側の「お問い合わせ」ボタンよりご連絡ください

精密洗浄のご依頼はこちらから

基本情報
タイプ 水冷端子
フランジ材質 SUS 304
絶縁体 アルミナセラミック
最高温度 450℃
最低温度 -196℃
リークレート <1.3x10-10Pa・㎥/sec
絶縁抵抗値 10⁹ ohm
155,900 円 (税込171,490円)
欠品時
30営業日
この製品のお問い合わせ
この製品をシェアする
製品コード
型式
NW/KF ICF VF VG チューブ/継手サイズ 電極 A B C D P.C.D 電極数 耐電圧: DC 電流/1本 スリーブ
在庫・納期
単価
(税込)
40 - - - 1/4 inch 無酸素銅 55 6 102.1 82 21 3 5 kV 33 A コバール®
欠品時
30営業日
155,900円 (税込171,490円)
水冷端子 無酸素銅 5 kV 3個付き NW/KF40 フランジ 寸法画像
NW/KF ICF VF VG チューブ/継手サイズ 電極 A B C D P.C.D 電極数 耐電圧: DC 電流/1本 スリーブ
40 - - - 1/4 inch 無酸素銅 55 6 102.1 82 21 3 5 kV 33 A コバール®
製品コード :21183    型式 :N45KLF3CU1/4
155,900円 (税込171,490円)

型式を絞り込む

フランジ

電極数

電流/1本

耐電圧: DC

電極

水冷端子 無酸素銅 5 kV 3個付き NW/KF40 フランジ カタログ画像
