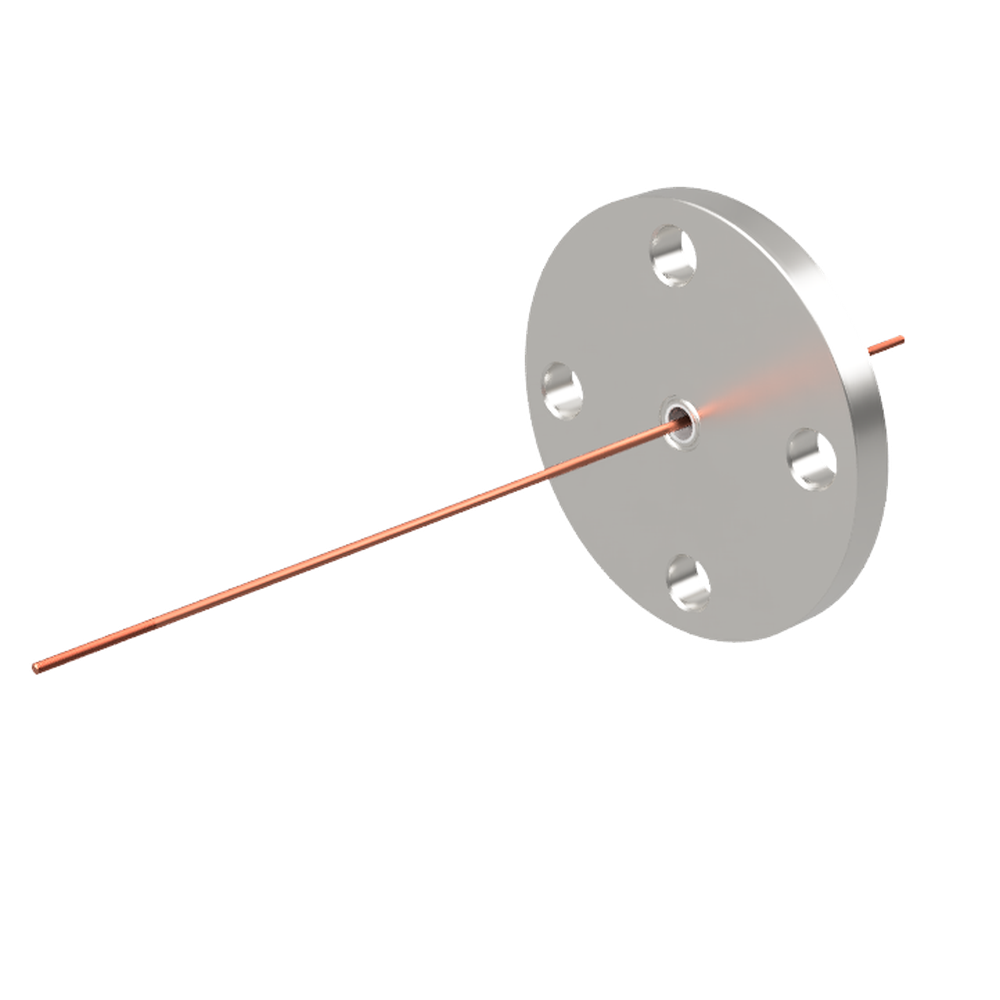

▼高電圧フィードスルー
・電力、ヒーター、ランプ等の用途で使用されています
・接続に便利な先端ねじ加工付き
・電極:無酸素銅
・電極数:1,2,3,4
・耐電圧:3kV,電流値:35A
・接続用SUSナット(M2)、ワッシャが電極1本あたり各4個付属
▼以下のタイプが規格化されています(一覧)
・電圧3kV~30kV DC,電流3A~808A
・電極の材質は無酸素銅、無酸素銅+ニッケルめっき、ステンレスを標準規格化
・電極ねじ加工あり:無酸素銅,無酸素銅+ニッケルめっき,SUS
・コンパクトタイプ:無酸素銅 (5kV 22A),SUS (5kV 3A)
・シリコンプラグタイプ:無酸素銅(3kV 35A,5kV 110A)
・フランジ:NW/KF,ICF,JIS-VF,JIS-VG
※ICF70対応の電圧端子用保護カバーもご用意しております
▼特注品も対応いたします
端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、特注品なども迅速に対応いたします。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
基本情報 | |
---|---|
タイプ | 高電圧・中電流 |
電極 | 無酸素銅 |
フランジ材質 | SUS 304 |
スリーブ | コバール® |
絶縁体 | アルミナセラミック |
最高温度 | 450℃ |
最低温度 | -196℃ |
リークレート | <1.3x10-10Pa・㎥/sec |
絶縁抵抗値 | 10⁹ ohm |
耐電圧: DC | 3 kV |
電流/1本 | 35 A |
フィードスルー | 3 kV / 35 A |
製品コード 型式 |
NW/KF | ICF | VF | VG | A | B | C | D | P.C.D | 電極数 | 在庫・納期 |
単価 (税込) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
- | - | 25 | - | 90 | 8 | 130.5 | 59.5 | - | 1 |
欠品時
30営業日
|
24,600円
(税込27,060円)
|
NW/KF | ICF | VF | VG | A | B | C | D | P.C.D | 電極数 |
---|---|---|---|---|---|---|---|---|---|
- | - | 25 | - | 90 | 8 | 130.5 | 59.5 | - | 1 |
フランジ
電極数
