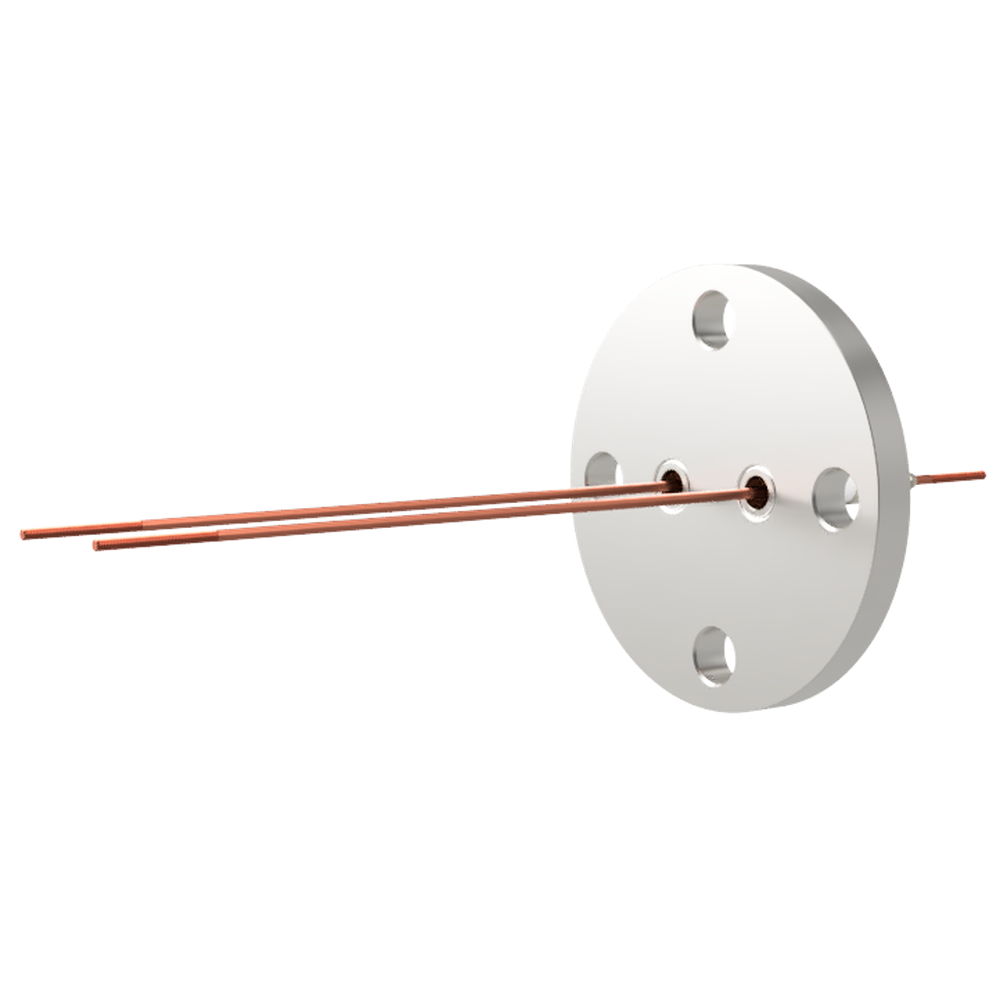

中電流 3kV - 35A Niめっき 2個付き VF40 フランジ 先端ねじ加工あり
▼高電圧フィードスルー Niめっき
・電力、ヒーター、ランプ等の用途で使用されています
・接続に便利な先端ねじ加工付き
・電極：無酸素銅+ニッケルめっき
・電極数：1，2，3，4
・耐電圧：3kV，電流値：35A
・接続用SUSナット(M2)、ワッシャが電極1本あたり各4個付属
▼以下のタイプが規格化されています(一覧)
・電圧3kV～30kV DC，電流3A～808A
・電極の材質は無酸素銅、無酸素銅+ニッケルめっき、ステンレスを標準規格化
・電極ねじ加工あり：無酸素銅，無酸素銅+ニッケルめっき，SUS
・コンパクトタイプ：無酸素銅 (5kV 22A)，SUS (5kV 3A)
・シリコンプラグタイプ：無酸素銅(3kV 35A，5kV 110A)
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
※ICF70対応の電圧端子用保護カバーもご用意しております
▼特注品も対応いたします
端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、特注品なども迅速に対応いたします。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| タイプ | 高電圧・中電流 |
| 電極 | 無酸素銅+ Niめっき |
| フランジ材質 | SUS 304 |
| スリーブ | コバール® |
| 絶縁体 | アルミナセラミック |
| 最高温度 | 450℃ |
| 最低温度 | -196℃ |
| リークレート | <1.3x10-10Pa･㎥/sec |
| 絶縁抵抗値 | 10⁹ ohm |
| 耐電圧: DC | 3 kV |
| 電流/1本 | 35 A |
| フィードスルー | 3 kV / 35 A |
製品コード 型式 |
NW/KF | ICF | VF | VG | A | B | C | D | P.C.D | 電極数 | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | - | 40 | - | 105 | 10 | 130.5 | 59.5 | - | 2 |
欠品時
30営業日
|
50,100円
（税込55,110円）
|
| NW/KF | ICF | VF | VG | A | B | C | D | P.C.D | 電極数 |
|---|---|---|---|---|---|---|---|---|---|
| - | - | 40 | - | 105 | 10 | 130.5 | 59.5 | - | 2 |
