フィードスルー 同軸 MHV-JJ グランドシールド 両側プラグ嵌合
Miniature High Voltage
▼フィードスルー 同軸 MHVグランドシールド 両側プラグ嵌合
・5kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにMHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| タイプ | MHV |
| 接続タイプ | 真空側・大気側プラグ嵌合 |
| 電極 | コバール® |
| フランジ材質 | SUS 304 |
| スリーブ | コバール® |
| 絶縁体 | アルミナセラミック |
| 最高温度 | 300℃ |
| 最低温度 | -196℃ |
| リークレート | <1.3x10-10Pa･㎥/sec |
| 分類 | フランジ付き端子 |
| 種類 | グランドシールド |
| インピーダンス | 50 Ω |
| 周波数 | 100 MHz |
| 絶縁抵抗値 | 10⁹ ohm |
| 耐電圧: DC | 5 kV |
| 電流値: 1 本あたり | 3 A |
| RoHS2対応 | ○ |
23 件の型式候補があります
※製品コード・型式をクリックいただくと、ご覧いただけます。

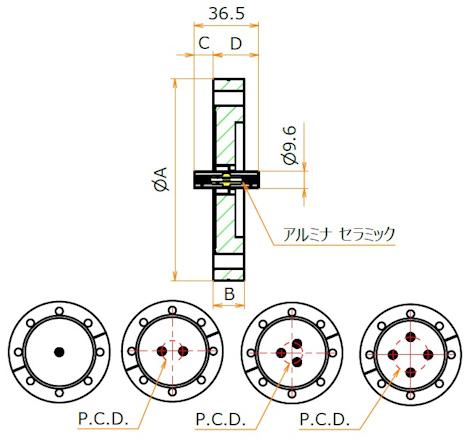

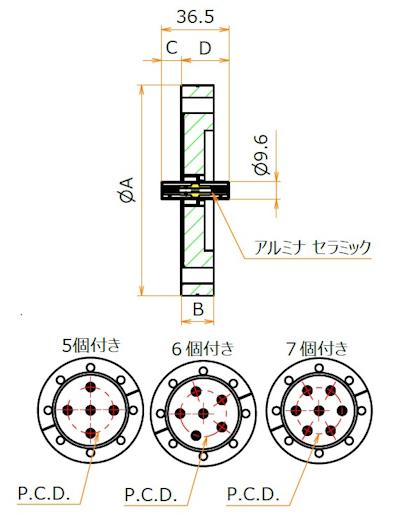

| 製品コード / 型式 | NW/KF | ICF | VF | VG | A | B | C | D | P.C.D | 電極数 | 在庫・納期 | 単価(税込) | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11053 / N16MJ1 | 16 | - | - | - | 30 | 4.8 | 2 | 34.5 | - | 1 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
64,600円 （税込71,060円） | |||||||||||||||||||||||||
製品コード ：11053
型式 ：N16MJ1
|
|||||||||||||||||||||||||||||||||||||
| 10236 / N25MJ1 | 25 | - | - | - | 40 | 6 | 9.5 | 27 | - | 1 |
現在庫数
1個
当日出荷可能
欠品時
30営業日
|
65,700円 （税込72,270円） | |||||||||||||||||||||||||
製品コード ：10236
型式 ：N25MJ1
|
|||||||||||||||||||||||||||||||||||||
| 11157 / N40MJ1 | 40 | - | - | - | 55 | 6 | 9.5 | 27 | - | 1 |
現在庫数
2個
当日出荷可能
欠品時
30営業日
|
66,000円 （税込72,600円） | |||||||||||||||||||||||||
製品コード ：11157
型式 ：N40MJ1
|
|||||||||||||||||||||||||||||||||||||
| 11158 / N40MJ2 | 40 | - | - | - | 55 | 6 | 9.5 | 27 | 20 | 2 |
現在庫数
2個
当日出荷可能
欠品時
30営業日
|
128,400円 （税込141,240円） | |||||||||||||||||||||||||
製品コード ：11158
型式 ：N40MJ2
|
|||||||||||||||||||||||||||||||||||||
| 11993 / N40MJ3 | 40 | - | - | - | 55 | 6 | 9.5 | 27 | 21 | 3 |
欠品時
30営業日
|
184,700円 （税込203,170円） | |||||||||||||||||||||||||
製品コード ：11993
型式 ：N40MJ3
|
|||||||||||||||||||||||||||||||||||||
| 10627 / C34MJ1 | - | 34 | - | - | 34 | 7.5 | 10 | 26.5 | - | 1 |
現在庫数
2個
当日出荷可能
欠品時
30営業日
|
66,400円 （税込73,040円） | |||||||||||||||||||||||||
製品コード ：10627
型式 ：C34MJ1
|
|||||||||||||||||||||||||||||||||||||
| 10707 / C70MJ1 | - | 70 | - | - | 70 | 12.7 | 10 | 26.5 | - | 1 |
現在庫数
3個
当日出荷可能
欠品時
30営業日
|
67,500円 （税込74,250円） | |||||||||||||||||||||||||
製品コード ：10707
型式 ：C70MJ1
|
|||||||||||||||||||||||||||||||||||||
| 10709 / C70MJ2 | - | 70 | - | - | 70 | 12.7 | 10 | 26.5 | 20 | 2 |
現在庫数
3個
当日出荷可能
欠品時
30営業日
|
129,900円 （税込142,890円） | |||||||||||||||||||||||||
製品コード ：10709
型式 ：C70MJ2
|
|||||||||||||||||||||||||||||||||||||
| 10710 / C70MJ3 | - | 70 | - | - | 70 | 12.7 | 10 | 26.5 | 21 | 3 |
現在庫数
1個
当日出荷可能
欠品時
別途回答
|
186,200円 （税込204,820円） | |||||||||||||||||||||||||
製品コード ：10710
型式 ：C70MJ3
|
|||||||||||||||||||||||||||||||||||||
| 11693 / F20MJ1 | - | - | 20 | - | 80 | 8 | 12 | 24.5 | - | 1 |
欠品時
30営業日
|
67,400円 （税込74,140円） | |||||||||||||||||||||||||
製品コード ：11693
型式 ：F20MJ1
|
|||||||||||||||||||||||||||||||||||||
| 11694 / F25MJ1 | - | - | 25 | - | 90 | 8 | 12 | 24.5 | - | 1 |
欠品時
別途回答
|
67,700円 （税込74,470円） | |||||||||||||||||||||||||
製品コード ：11694
型式 ：F25MJ1
|
|||||||||||||||||||||||||||||||||||||
| 12859 / F25MJ2 | - | - | 25 | - | 90 | 8 | 12 | 24.5 | 20 | 2 |
欠品時
30営業日
|
130,000円 （税込143,000円） | |||||||||||||||||||||||||
製品コード ：12859
型式 ：F25MJ2
|
|||||||||||||||||||||||||||||||||||||
| 11695 / F40MJ1 | - | - | 40 | - | 105 | 10 | 12 | 24.5 | - | 1 |
欠品時
30営業日
|
69,000円 （税込75,900円） | |||||||||||||||||||||||||
製品コード ：11695
型式 ：F40MJ1
|
|||||||||||||||||||||||||||||||||||||
| 11696 / F40MJ2 | - | - | 40 | - | 105 | 10 | 12 | 24.5 | 20 | 2 |
欠品時
30営業日
|
131,400円 （税込144,540円） | |||||||||||||||||||||||||
製品コード ：11696
型式 ：F40MJ2
|
|||||||||||||||||||||||||||||||||||||
| 11994 / F40MJ3 | - | - | 40 | - | 105 | 10 | 12 | 24.5 | 25 | 3 |
欠品時
30営業日
|
187,700円 （税込206,470円） | |||||||||||||||||||||||||
製品コード ：11994
型式 ：F40MJ3
|
|||||||||||||||||||||||||||||||||||||
| 12860 / F40MJ4 | - | - | 40 | - | 105 | 10 | 12 | 24.5 | 30 | 4 |
現在庫数
1個
当日出荷可能
完成待ち
1個
2024/05/16入荷予定
欠品時
30営業日
|
242,000円 （税込266,200円） | |||||||||||||||||||||||||
製品コード ：12860
型式 ：F40MJ4
|
|||||||||||||||||||||||||||||||||||||
| 11697 / G20MJ1 | - | - | - | 20 | 80 | 8 | 12 | 24.5 | - | 1 |
欠品時
30営業日
|
67,400円 （税込74,140円） | |||||||||||||||||||||||||
製品コード ：11697
型式 ：G20MJ1
|
|||||||||||||||||||||||||||||||||||||
| 11698 / G25MJ1 | - | - | - | 25 | 90 | 8 | 12 | 24.5 | - | 1 |
欠品時
30営業日
|
67,700円 （税込74,470円） | |||||||||||||||||||||||||
製品コード ：11698
型式 ：G25MJ1
|
|||||||||||||||||||||||||||||||||||||
| 12861 / G25MJ2 | - | - | - | 25 | 90 | 8 | 12 | 24.5 | 20 | 2 |
欠品時
30営業日
|
130,000円 （税込143,000円） | |||||||||||||||||||||||||
製品コード ：12861
型式 ：G25MJ2
|
|||||||||||||||||||||||||||||||||||||
| 11699 / G40MJ1 | - | - | - | 40 | 105 | 10 | 12 | 24.5 | - | 1 |
欠品時
30営業日
|
69,000円 （税込75,900円） | |||||||||||||||||||||||||
製品コード ：11699
型式 ：G40MJ1
|
|||||||||||||||||||||||||||||||||||||
| 11700 / G40MJ2 | - | - | - | 40 | 105 | 10 | 12 | 24.5 | 20 | 2 |
欠品時
30営業日
|
131,400円 （税込144,540円） | |||||||||||||||||||||||||
製品コード ：11700
型式 ：G40MJ2
|
|||||||||||||||||||||||||||||||||||||
| 11995 / G40MJ3 | - | - | - | 40 | 105 | 10 | 12 | 24.5 | 25 | 3 |
欠品時
30営業日
|
187,700円 （税込206,470円） | |||||||||||||||||||||||||
製品コード ：11995
型式 ：G40MJ3
|
|||||||||||||||||||||||||||||||||||||
| 12862 / G40MJ4 | - | - | - | 40 | 105 | 10 | 12 | 24.5 | 30 | 4 |
欠品時
30営業日
|
242,000円 （税込266,200円） | |||||||||||||||||||||||||
製品コード ：12862
型式 ：G40MJ4
|
|||||||||||||||||||||||||||||||||||||
グランド及びフローティングタイプの違いについては以下を参照ください。
https://www.cosmotec-co.jp/info/case/1483/
https://www.cosmotec-co.jp/info/case/1483/
