絶縁継手 Swagelok® / VCR®付き
▼絶縁継手
・耐電圧：1.8kV，2kV，3kV，10kV
・チューブ径(インチ)：1/16，1/8，1/4，1/2
・継手：Swagelok®，VCR®(めす，おす，めすおす)
※セラミック部にテンションがかかると割れる恐れがあるため、ベローズの併用などをお勧めします
※振動吸収用のベローズ/フレキ付きもご用意いたしました(ICF型，チューブ型)
▼絶縁継手は以下のタイプが規格化されています(一覧)
・チューブ：チューブエンド、Swagelok®継手，VCR®継手
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG
・ベローズ一体型(ICF)
▼特注品も対応いたします
長さ変更や継手、フランジサイズの変更についてはページ右側の「お問い合わせ」ボタンよりご相談ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| タイプ | 絶縁フランジ |
| キャップ | コバール® |
| 絶縁体 | アルミナセラミック |
| 最高温度 | 300℃ |
| 最低温度 | -196℃ |
| リークレート | <1.3x10-10Pa･㎥/sec |
| RoHS2対応 | ○ |
8 件の型式候補があります
※製品コード・型式をクリックいただくと、ご覧いただけます。
製品コード 型式 |
継手規格 | チューブ/継手サイズ | L（長さ） | 耐電圧: DC | スリーブ | フレキ/ベローズ | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|
| Swagelok® | 1/4 inch | 164.2 | 1.8 kV | コバール® | あり |
欠品時
20営業日
|
57,100円
（税込62,810円）
|
|

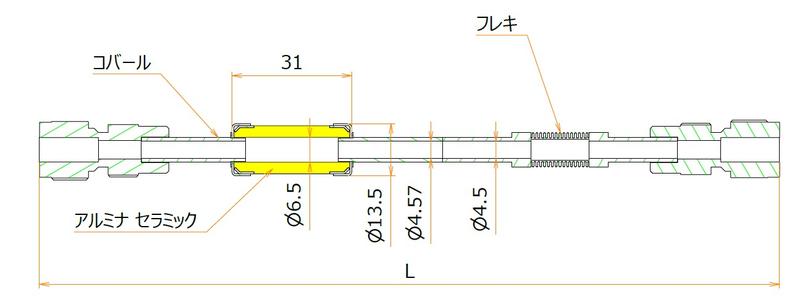

| Swagelok® | 1/4 inch | 217.2 | 10 kV | SUS 304 | あり |
欠品時
20営業日
|
57,500円
（税込63,250円）
|
|
| VCR® めす・VCR® おす | 1/4 inch | 131.7 | 1.8 kV | コバール® | あり |
欠品時
別途回答
|
63,000円
（税込69,300円）
|
|
| VCR® めす・VCR® おす | 1/4 inch | 169.4 | 10 kV | SUS 304 | あり |
完成待ち
1個
2025/04/25入荷予定
欠品時
別途回答
|
63,400円
（税込69,740円）
|
|
| VCR® めす | 1/4 inch | 116.4 | 1.8 kV | コバール® | あり |
欠品時
別途回答
|
63,200円
（税込69,520円）
|
|
| VCR® めす | 1/4 inch | 169.4 | 10 kV | SUS 304 | あり |
欠品時
別途回答
|
63,600円
（税込69,960円）
|
|
| VCR® おす | 1/4 inch | 147 | 1.8 kV | コバール® | あり |
欠品時
別途回答
|
62,700円
（税込68,970円）
|
|
| VCR® おす | 1/4 inch | 169.4 | 10 kV | SUS 304 | あり |
欠品時
20営業日
|
63,100円
（税込69,410円）
|
