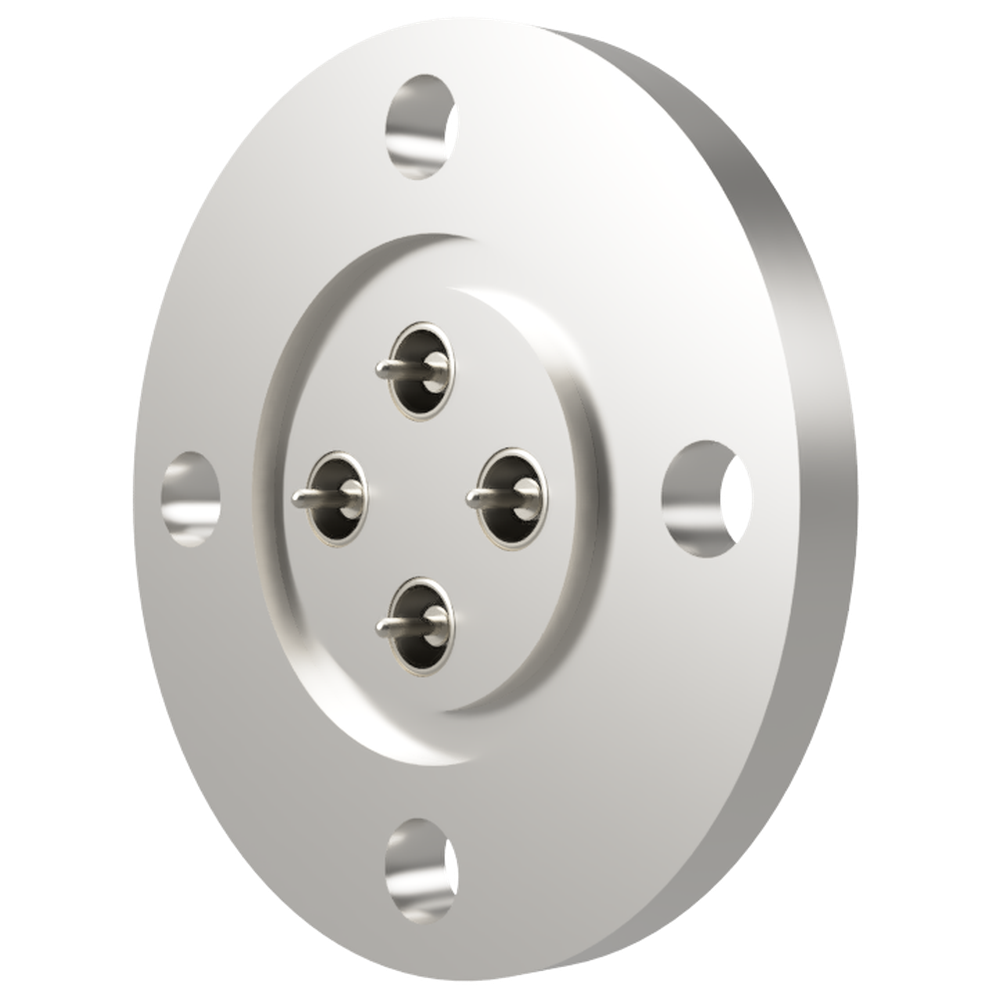

同軸 SMA-R 4個付き VG25 フランジ
製品コード ：12873
型式 ：G25SMR4
Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| タイプ | SMA |
| 接続タイプ | 大気側プラグ嵌合 |
| 電極 | コバール® |
| フランジ材質 | SUS 304 |
| スリーブ | コバール® |
| 絶縁体 | アルミナセラミック |
| 最高温度 | 450℃ |
| 最低温度 | -196℃ |
| リークレート | <1.3x10-10Pa･㎥/sec |
| 分類 | フランジ付き端子 |
| 種類 | グランドシールド |
| インピーダンス | 50 Ω |
| 周波数 | 6500 MHz |
| 絶縁抵抗値 | 10⁹ ohm |
| 耐電圧: DC | 1 kV |
| 電流/1本 | 3 A |
| RoHS2対応 | ○ |
製品コード 型式 |
NW/KF | ICF | VF | VG | A | B | C | D | P.C.D | 電極数 | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | - | - | 25 | 90 | 8 | 5.5 | 22.5 | 24 | 4 |
欠品時
30営業日
|
145,200円
（税込159,720円）
|
| NW/KF | ICF | VF | VG | A | B | C | D | P.C.D | 電極数 |
|---|---|---|---|---|---|---|---|---|---|
| - | - | - | 25 | 90 | 8 | 5.5 | 22.5 | 24 | 4 |
製品コード ：12873
型式 ：G25SMR4
型式を絞り込む
フランジ
電極数
グランド及びフローティングタイプの違いについては以下を参照ください。
https://www.cosmotec-co.jp/info/case/1483/
https://www.cosmotec-co.jp/info/case/1483/
