フィードスルー 同軸 SMA-JJ グランドシールド 両側プラグ嵌合
Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 両側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側、大気側ともにSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・フローティングシールド片側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| タイプ | SMA |
| 接続タイプ | 真空側・大気側プラグ嵌合 |
| 電極 | コバール® |
| フランジ材質 | SUS 304 |
| スリーブ | コバール® |
| 絶縁体 | アルミナセラミック |
| 最高温度 | 450℃ |
| 最低温度 | -196℃ |
| リークレート | <1.3x10-10Pa･㎥/sec |
| 分類 | フランジ付き端子 |
| 種類 | グランドシールド |
| インピーダンス | 50 Ω |
| 周波数 | 6500 MHz |
| 絶縁抵抗値 | 10⁹ ohm |
| 耐電圧: DC | 1 kV |
| 電流/1本 | 3 A |
| RoHS2対応 | ○ |
25 件の型式候補があります
※製品コード・型式をクリックいただくと、ご覧いただけます。
製品コード 型式 |

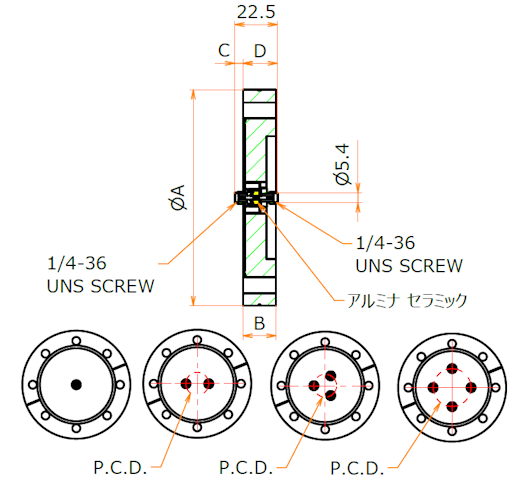

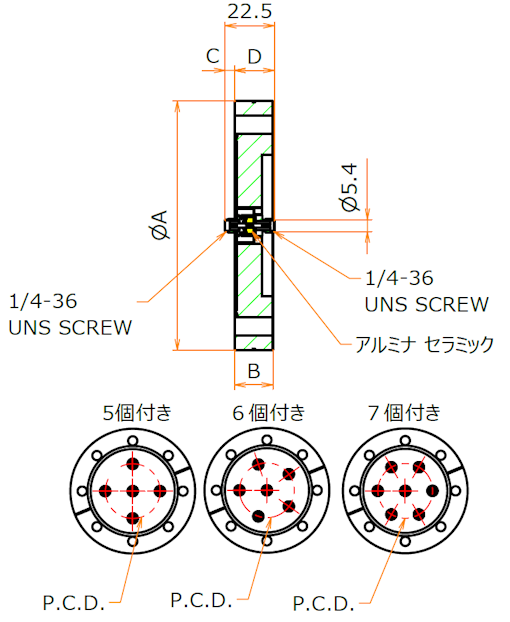

NW/KF | ICF | VF | VG | A | B | C | D | P.C.D | 電極数 | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | - | - | - | 30 | 6 | 3 | 19.5 | - | 1 |
現在庫数
3個
当日出荷可能
欠品時
30営業日
|
61,500円
（税込67,650円）
|
|
| 25 | - | - | - | 40 | 6 | 3 | 19.5 | - | 1 |
現在庫数
3個
当日出荷可能
欠品時
30営業日
|
61,700円
（税込67,870円）
|
|
| 40 | - | - | - | 55 | 6 | 3 | 19.5 | - | 1 |
現在庫数
1個
当日出荷可能
欠品時
30営業日
|
62,000円
（税込68,200円）
|
|
| 40 | - | - | - | 55 | 6 | 3 | 19.5 | 20 | 2 |
現在庫数
3個
当日出荷可能
欠品時
30営業日
|
120,000円
（税込132,000円）
|
|
| 40 | - | - | - | 55 | 6 | 3 | 19.5 | 21 | 3 |
現在庫数
2個
当日出荷可能
欠品時
30営業日
|
170,200円
（税込187,220円）
|
|
| 50 | - | - | - | 75 | 6 | 3 | 19.5 | 28 | 4 |
欠品時
21営業日
|
220,600円
（税込242,660円）
|
|
| - | 34 | - | - | 34 | 7.5 | 3.5 | 19 | - | 1 |
完成待ち
10個
2024/12/09入荷予定
欠品時
30営業日
|
62,500円
（税込68,750円）
|
|
| - | 70 | - | - | 70 | 12.7 | 3.5 | 19 | - | 1 |
現在庫数
11個
当日出荷可能
欠品時
30営業日
|
63,700円
（税込70,070円）
|
|
| - | 70 | - | - | 70 | 12.7 | 3.5 | 19 | 20 | 2 |
現在庫数
5個
当日出荷可能
欠品時
30営業日
|
121,700円
（税込133,870円）
|
|
| - | 70 | - | - | 70 | 12.7 | 3.5 | 19 | 21 | 3 |
現在庫数
1個
当日出荷可能
完成待ち
5個
2025/02/05入荷予定
欠品時
30営業日
|
171,900円
（税込189,090円）
|
|
| - | 114 | - | - | 114 | 17.5 | 3.5 | 19 | 30 | 4 |
欠品時
21営業日
|
227,800円
（税込250,580円）
|
|
| - | - | 20 | - | 80 | 8 | 5.5 | 17 | - | 1 |
欠品時
30営業日
|
63,500円
（税込69,850円）
|
|
| - | - | 25 | - | 90 | 8 | 5.5 | 17 | - | 1 |
欠品時
30営業日
|
64,300円
（税込70,730円）
|
|
| - | - | 25 | - | 90 | 8 | 5.5 | 17 | 20 | 2 |
欠品時
30営業日
|
122,300円
（税込134,530円）
|
|
| - | - | 40 | - | 105 | 10 | 5.5 | 17 | - | 1 |
欠品時
30営業日
|
65,300円
（税込71,830円）
|
|
| - | - | 40 | - | 105 | 10 | 5.5 | 17 | 20 | 2 |
欠品時
30営業日
|
123,300円
（税込135,630円）
|
|
| - | - | 40 | - | 105 | 10 | 5.5 | 17 | 25 | 3 |
欠品時
30営業日
|
173,500円
（税込190,850円）
|
|
| - | - | 40 | - | 105 | 10 | 5.5 | 17 | 30 | 4 |
欠品時
30営業日
|
223,400円
（税込245,740円）
|
|
| - | - | - | 20 | 80 | 8 | 5.5 | 17 | - | 1 |
欠品時
30営業日
|
63,500円
（税込69,850円）
|
|
| - | - | - | 25 | 90 | 8 | 5.5 | 17 | - | 1 |
欠品時
30営業日
|
64,300円
（税込70,730円）
|
|
| - | - | - | 25 | 90 | 8 | 5.5 | 17 | 20 | 2 |
欠品時
30営業日
|
122,300円
（税込134,530円）
|
|
| - | - | - | 40 | 105 | 10 | 5.5 | 17 | - | 1 |
欠品時
30営業日
|
65,300円
（税込71,830円）
|
|
| - | - | - | 40 | 105 | 10 | 5.5 | 17 | 20 | 2 |
欠品時
30営業日
|
123,300円
（税込135,630円）
|
|
| - | - | - | 40 | 105 | 10 | 5.5 | 17 | 25 | 3 |
欠品時
30営業日
|
173,500円
（税込190,850円）
|
|
| - | - | - | 40 | 105 | 10 | 5.5 | 17 | 30 | 4 |
欠品時
30営業日
|
223,400円
（税込245,740円）
|
グランド及びフローティングタイプの違いについては以下を参照ください。
https://www.cosmotec-co.jp/info/case/1483/
