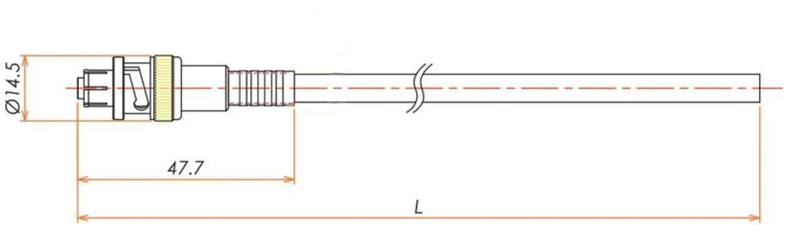

接続部品 同軸用 大気側プラグ付きケーブル
▼接続部品 同軸用 大気側プラグ付きケーブル
・大気側用同軸ケーブル
・ビニール被覆
・プラグ付きのためすぐにご利用いただけます
▼以下のタイプが規格化されています
・片側ASSY品、両側ASSY品
・対応端子：BNC、SHV、MHV、N、LM、SMA、マイクロドット
・長さ：1000、2500、5000(一部2000，マイクロドットは3000)
・各ケーブルのスペックについては下記の表をご覧ください
▼オプション
・ケーブルの長さ変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
・異種プラグの組み合わせやケーブルの長さ変更も承ります。またご支給いただいたケーブルにプラグをASSY加工することも可能です。ページ右側の「お問い合わせ」ボタンよりご連絡ください
※ケーブル単体はこちらよりご覧ください
※プラグ単体はこちらよりご覧ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| 電極数 | 1 |
| ケーブル被覆 | ビニール |
| 分類 | 周辺部品 |
| 真空・大気 | 大気用 |
19 件の型式候補があります
※製品コード・型式をクリックいただくと、ご覧いただけます。
製品コード 型式 |
L（長さ） | タイプ | 接続タイプ | プラグ/コネクタ | 導体 | シェル | 絶縁体 | 最高温度 | 最低温度 | 耐電圧: DC | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1000 | SHV | SHVプラグ | 片側のみ | 銅被鋼線 | 黄銅 + ニッケルめっき | PE（ポリエチレン） | 60℃ | -20℃ | - |
現在庫数
11個
当日出荷可能
欠品時
15営業日
|
4,600円
（税込5,060円）
|
|
| 10000 | SHV | SHVプラグ | 片側のみ | 銅ヨリ線 | 黄銅 + ニッケルめっき | PE（ポリエチレン） | 60℃ | -20℃ | - |
欠品時
15営業日
|
19,100円
（税込21,010円）
|
|
| 1000 | SHV | SHVプラグ | 両側 | 銅ヨリ線 | 黄銅 + ニッケルめっき | プラグ:PTFE, ケーブル:XPE | 60℃ | -20℃ | 5 kV |
現在庫数
6個
当日出荷可能
欠品時
15営業日
|
13,300円
（税込14,630円）
|
|
| 2500 | SHV | SHVプラグ | 両側 | 銅ヨリ線 | 黄銅 + ニッケルめっき | プラグ:PTFE, ケーブル:XPE | 60℃ | -20℃ | 5 kV |
現在庫数
2個
当日出荷可能
完成待ち
10個
2024/11/25入荷予定
欠品時
15営業日
|
15,900円
（税込17,490円）
|
|
| 5000 | SHV | SHVプラグ | 両側 | 銅ヨリ線 | 黄銅 + ニッケルめっき | プラグ:PTFE, ケーブル:XPE | 60℃ | -20℃ | 5 kV |
欠品時
15営業日
|
別途お見積り
|
|
| 1000 | SHV | SHVプラグ | 両側 | すずめっき軟銅線 | 黄銅 + ニッケルめっき | TFE | 60℃ | -20℃ | 10 kV |
欠品時
11営業日
|
42,700円
（税込46,970円）
|
|
| 2500 | SHV | SHVプラグ | 両側 | すずめっき軟銅線 | 黄銅 + ニッケルめっき | TFE | 60℃ | -20℃ | 10 kV |
現在庫数
5個
当日出荷可能
欠品時
11営業日
|
48,300円
（税込53,130円）
|
|
| 5000 | SHV | SHVプラグ | 両側 | すずめっき軟銅線 | 黄銅 + ニッケルめっき | TFE | 60℃ | -20℃ | 10 kV |
現在庫数
2個
当日出荷可能
欠品時
11営業日
|
57,500円
（税込63,250円）
|
|
| 1000 | SHV | SHVプラグ | 片側のみ | すずめっき軟銅線 | 黄銅 + ニッケルめっき | TFE | 60℃ | -20℃ | 10 kV |
現在庫数
13個
当日出荷可能
欠品時
11営業日
|
23,200円
（税込25,520円）
|
|
| 1500 | SHV | SHVプラグ | 片側のみ | すずめっき軟銅線 | 黄銅 + ニッケルめっき | TFE | 60℃ | -20℃ | 10 kV |
現在庫数
2個
当日出荷可能
欠品時
15営業日
|
21,500円
（税込23,650円）
|
|
| 2000 | SHV | SHVプラグ | 片側のみ | すずめっき軟銅線 | 黄銅 + ニッケルめっき | TFE | 60℃ | -20℃ | 10 kV |
現在庫数
8個
当日出荷可能
欠品時
11営業日
|
26,900円
（税込29,590円）
|
|
| 2500 | SHV | SHVプラグ | 片側のみ | すずめっき軟銅線 | 黄銅 + ニッケルめっき | TFE | 60℃ | -20℃ | 10 kV |
現在庫数
2個
当日出荷可能
欠品時
11営業日
|
28,800円
（税込31,680円）
|
|
| 5000 | SHV | SHVプラグ | 片側のみ | すずめっき軟銅線 | 黄銅 + ニッケルめっき | TFE | 60℃ | -20℃ | 10 kV |
現在庫数
1個
当日出荷可能
欠品時
11営業日
|
38,000円
（税込41,800円）
|
|
| 1000 | SHV | SHVプラグ | 両側 | 軟銅線 | 黄銅 + ニッケルめっき | PE（ポリエチレン） | 60℃ | -20℃ | 20 kV |
欠品時
11営業日
|
91,100円
（税込100,210円）
|
|
| 2500 | SHV | SHVプラグ | 両側 | 軟銅線 | 黄銅 + ニッケルめっき | PE（ポリエチレン） | 60℃ | -20℃ | 20 kV |
現在庫数
1個
当日出荷可能
欠品時
11営業日
|
94,100円
（税込103,510円）
|
|
| 5000 | SHV | SHVプラグ | 両側 | 軟銅線 | 黄銅 + ニッケルめっき | PE（ポリエチレン） | 60℃ | -20℃ | 20 kV |
欠品時
11営業日
|
99,100円
（税込109,010円）
|
|
| 1000 | SHV | SHVプラグ | 片側のみ | 軟銅線 | 黄銅 + ニッケルめっき | PE（ポリエチレン） | 60℃ | -20℃ | 20 kV |
現在庫数
6個
当日出荷可能
欠品時
11営業日
|
51,100円
（税込56,210円）
|
|
| 2500 | SHV | SHVプラグ | 片側のみ | 軟銅線 | 黄銅 + ニッケルめっき | PE（ポリエチレン） | 60℃ | -20℃ | 20 kV |
現在庫数
2個
当日出荷可能
欠品時
11営業日
|
54,100円
（税込59,510円）
|
|
| 5000 | SHV | SHVプラグ | 片側のみ | 軟銅線 | 黄銅 + ニッケルめっき | PE（ポリエチレン） | 60℃ | -20℃ | 20 kV |
欠品時
11営業日
|
59,100円
（税込65,010円）
|
