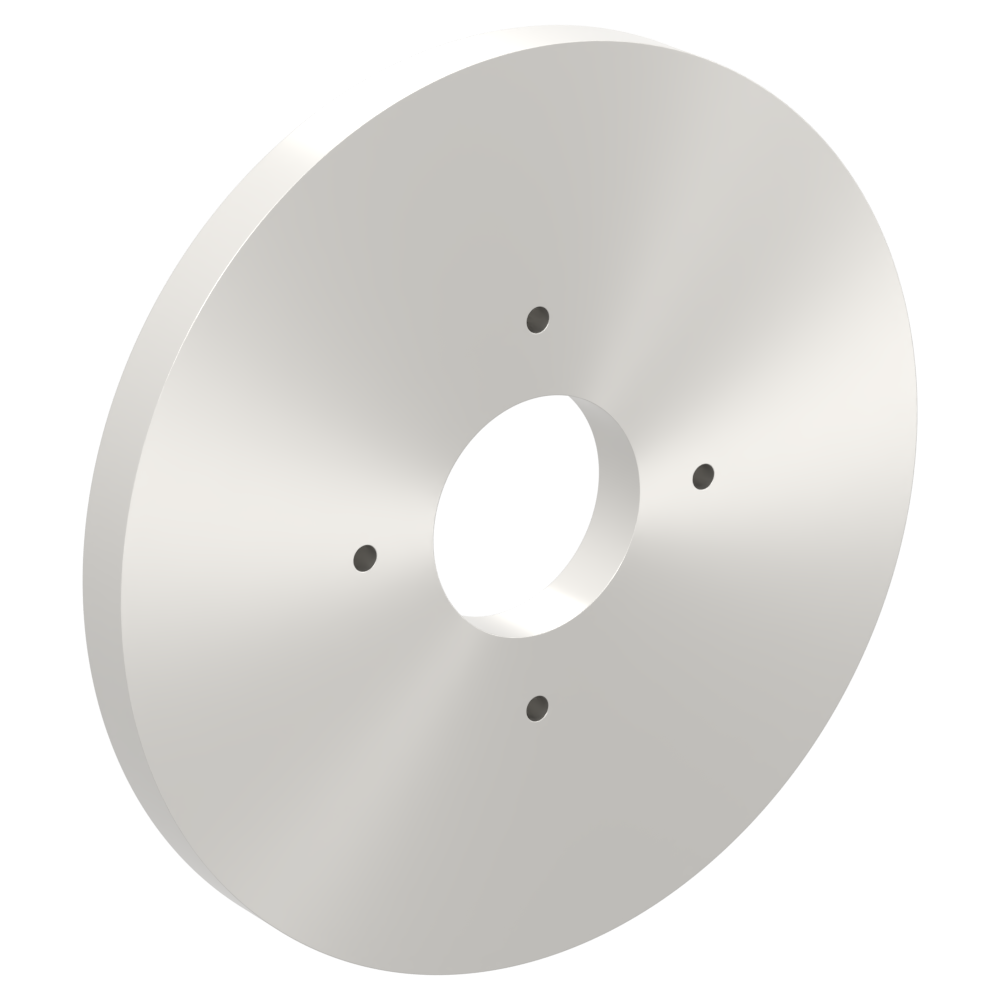

VG150/VF50 ゼロレングス変換フランジ
製品コード ：26885
型式 ：VG150/VF50ZLR
▼JIS VF-VG ゼロレングス変換フランジ
・配管の口径調整用
・1枚のフランジで変換できるため省スペースで設置可能
・JISフランジ締結方法：ボルト締め
・ボルト穴は大口径側、小口径側ともにタップ穴(ねじきり)です
▼以下のタイプが規格化されています(一覧)
・大口径側：40，50，65，80，100，125，150
・小口径側：25，40，50，65，80，100，125
・口径の大きいVFと、口径の小さいVGの組み合わせ
・口径の大きいVGと、口径の小さいVFの組み合わせ
・両面VF，両面VGもございます
・材質：SUS304
・ICFとの変換フランジ( VF ，VG ) や各種規格変換ニップルもご用意しております
▼その他
・クロス管やアダプタなど各種配管も多彩なサイズでラインアップ
・製品への追加工やフランジサイズの変更品などもご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| フランジ材質 | SUS 304 |
| RoHS2対応 | ○ |
製品コード 型式 |
VF | VG | A | B | T | P.C.D | ボルト穴径（深さ） | ボルト穴数 | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 150 | 235 | 61 | 20 | 大口径:210＿小口径:100 | 大口径ボルト:M10(12)＿小口径ボルト:M8(10) | 大口径ボルト:8＿小口径ボルト:4 |
欠品時
20営業日
|
72,100円
（税込79,310円）
|
| VF | VG | A | B | T | P.C.D | ボルト穴径（深さ） | ボルト穴数 |
|---|---|---|---|---|---|---|---|
| 50 | 150 | 235 | 61 | 20 | 大口径:210＿小口径:100 | 大口径ボルト:M10(12)＿小口径ボルト:M8(10) | 大口径ボルト:8＿小口径ボルト:4 |
製品コード ：26885
型式 ：VG150/VF50ZLR
