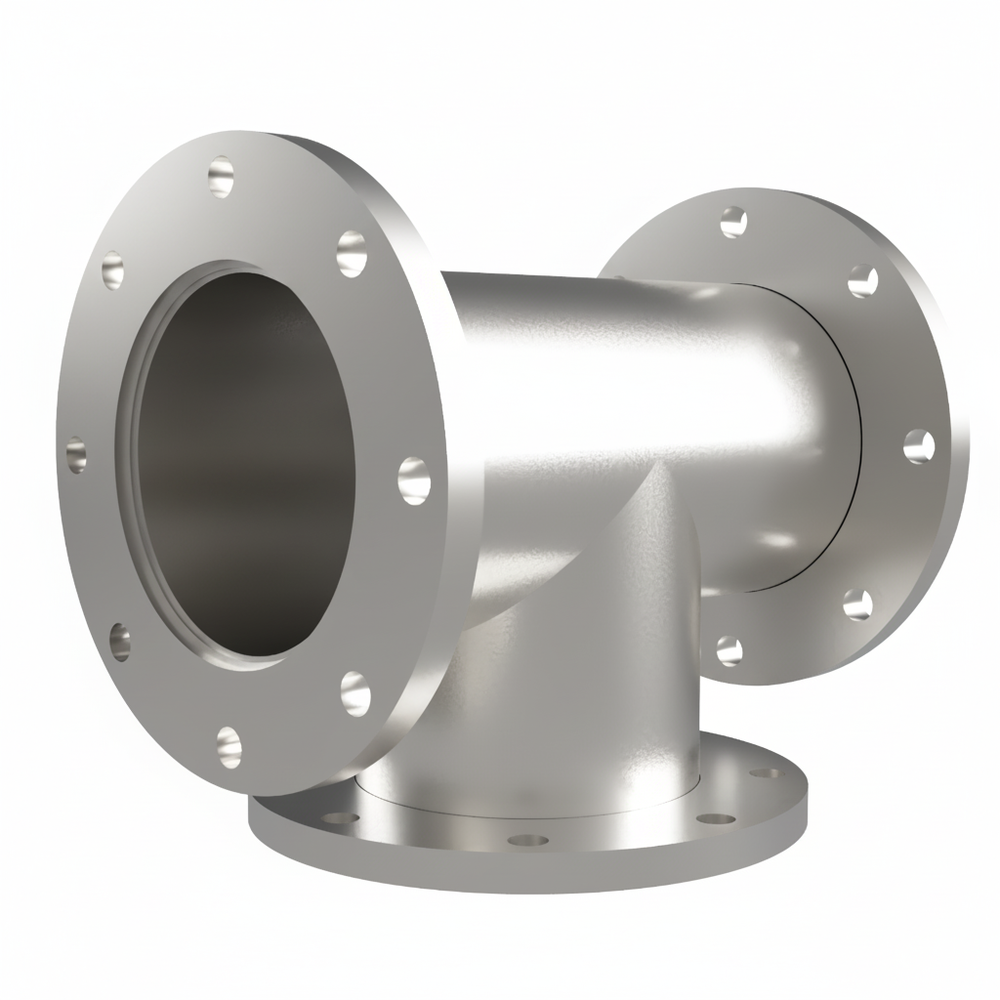

VF/VG100 ティー 全面固定
製品コード ：22273
型式 ：VFVG100TE
▼JIS-VF/VG ティー
・ゲージの取り付けポートや排気接続口等に使用されています
・フランジサイズ(JIS)：20，25，40，50，65，80，100，125，150，200，250
▼ティー配管は以下のタイプが規格化されています(一覧)
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO-K
・材質：SUS304，アルミ，ガラス
・標準的な同径ティーのほか、異径変換ティーや規格変換ティーもラインアップ(SUSのみ)
・ニップルから直接継手に接続できるタイプも規格化しております
▼その他
・サイズや規格を変更できる各種変換ニップルもご用意しております
・エルボやクロスなど各種配管も多彩なサイズでラインアップ
・フランジサイズや長さ変更、材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| 材質 | SUS 304 |
| 内面処理 | GBB処理 |
| RoHS2対応 | ○ |
製品コード 型式 |
VF | VG | A | C | D | L（長さ） | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|
| 100 | 100 | 185 | 114.3 | 108.3 | 120 |
欠品時
30営業日
|
71,700円
（税込78,870円）
|
| VF | VG | A | C | D | L（長さ） |
|---|---|---|---|---|---|
| 100 | 100 | 185 | 114.3 | 108.3 | 120 |
製品コード ：22273
型式 ：VFVG100TE
型式を絞り込む
フランジ
関連製品
11,500円
（税込12,650円）
1,900円
（税込2,090円）
14,700円
（税込16,170円）
RoHS2適合報告書のダウンロード
下記製品のRoHS2適合報告書のダウンロードをします。
VF/VG100 ティー 全面固定
型式 ：VFVG100TE
製品コード ：22273
- 必須
-
