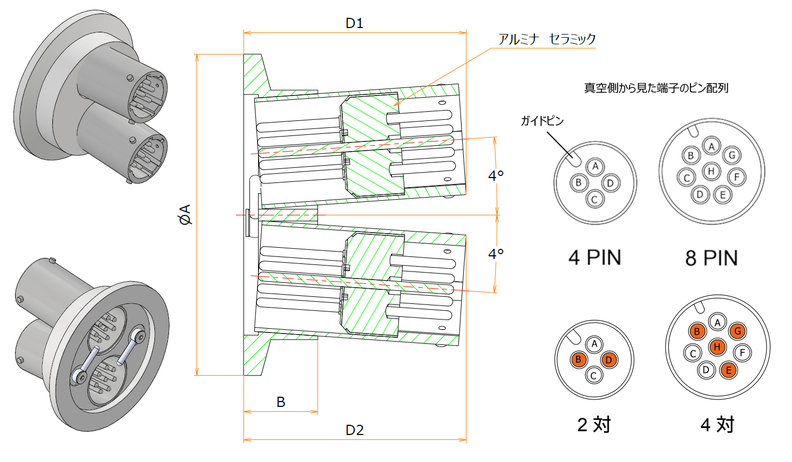

多ピン BURNDY 4 PIN + K熱電対4対 NW40 フランジ ガイド付きセット
▼多ピン BURNDY® ガイド付き 複数端子
・複数の端子を組み合わせたハイブリッド型フィードスルー
・用途別に端子を分けられるため使い分けしやすい
・端子：多ピン高電流タイプ，K熱電対，T熱電対
・電力導入と熱計測を1ポートで実現可能
※熱電対用電極は熱計測を前提としているため、耐電流値の参考データはありません
▼特注品も対応いたします
複数・異種端子の組み合わせ・フランジサイズの変更・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| 耐電圧: DC | 500 V |
| 絶縁抵抗値 | 10⁹ ohm |
| 周波数 | 10 MHz |
| 接続タイプ | BURNDY |
| フランジ材質 | SUS 304 |
| スリーブ | コバール® |
| 絶縁体 | アルミナセラミック |
| 最高温度 | 450℃ |
| 最低温度 | -196℃ |
| リークレート | <1.3x10-10Pa･㎥/sec |
| RoHS2対応 | ○ |
製品コード 型式 |
NW/KF | ICF | タイプ | A | B | D1 | D2 | 商品内容 | 電極数 | 対数（熱電対） | 総電極数 | 電流値: 1 本あたり | 電流値: 全体 | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | - | K熱電対/高電流 | 55 | 41.2 | 38 | 38 | セット品 | 8+4 | - | 12 | 10 A | 33.1 A |
欠品時
21営業日
|
396,000円
（税込435,600円）
|
| NW/KF | ICF | タイプ | A | B | D1 | D2 | 商品内容 | 電極数 | 対数（熱電対） | 総電極数 | 電流値: 1 本あたり | 電流値: 全体 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | - | K熱電対/高電流 | 55 | 41.2 | 38 | 38 | セット品 | 8+4 | - | 12 | 10 A | 33.1 A |
型式を絞り込む
フランジ
タイプ
商品内容
電極数
総電極数
対数（熱電対）
電流値: 1 本あたり
電流値: 全体
| 製品 | 型式 | 4+4タイプ | 8+4タイプ | 8+8タイプ |
|---|---|---|---|---|
| フランジ付き端子 | - | 1個 | 1個 | 1個 |
| 真空側PEEKインサート | VSPI4GA | 2個 | 1個 | - |
| 真空側PEEKインサート | VSPI8GA | - | 1個 | 2個 |
| 大気側プラグ | ASP4 | 2個 | 1個 | - |
| 大気側プラグ | ASP8 | - | 1個 | 2個 |
| ソケットコンタクト | SVC16 | 10本/2組 | 10本/3組 | 10本/4組 |
| 製品 | 型式 | 4+4タイプ | 多ピン8+熱電対4タイプ | 熱電対8+多ピン4タイプ | 8+8タイプ |
|---|---|---|---|---|---|
| フランジ付き端子 | - | 1個 | 1個 | 1個 | 1個 |
| 真空側PEEKインサート | VSPI4GA | 2個 | 1個 | 1個 | - |
| 真空側PEEKインサート | VSPI8GA | - | 1個 | 1個 | 2個 |
| 大気側プラグ | ASP4 | 2個 | 1個 | 1個 | - |
| 大気側プラグ | ASP8 | - | 1個 | 1個 | 2個 |
| ソケットコンタクト | SVC16 | 10本/1組 | 10本/2組 | 10本/1組 | 10本/2組 |
| クロメルソケットコンタクト(+) | SVC16CHA | 4本 | 4本 | 8本 | 8本 |
| アルメルソケットコンタクト(-) | SVC16ALA | 4本 | 4本 | 8本 | 8本 |
| 製品 | 型式 | 4+4タイプ | 多ピン8+熱電対4タイプ | 熱電対8+多ピン4タイプ | 8+8タイプ |
|---|---|---|---|---|---|
| フランジ付き端子 | - | 1個 | 1個 | 1個 | 1個 |
| 真空側PEEKインサート | VSPI4GA | 1個 | - | 1個 | - |
| 真空側PEEKインサート | VSPI8GA | - | 1個 | - | 1個 |
| 大気側プラグ | ASP4 | 1個 | - | 1個 | - |
| 大気側プラグ | ASP8 | - | 1個 | - | 1個 |
| ソケットコンタクト | SVC16 | 10本/1組 | 10本/2組 | 10本/1組 | 10本/2組 |
| 銅ソケットコンタクト(+) | SVC16CUNL | 4本 | 4本 | 8本 | 8本 |
| コンスタンタソケットコンタクト(-) | SVC16CONL | 4本 | 4本 | 8本 | 8本 |
