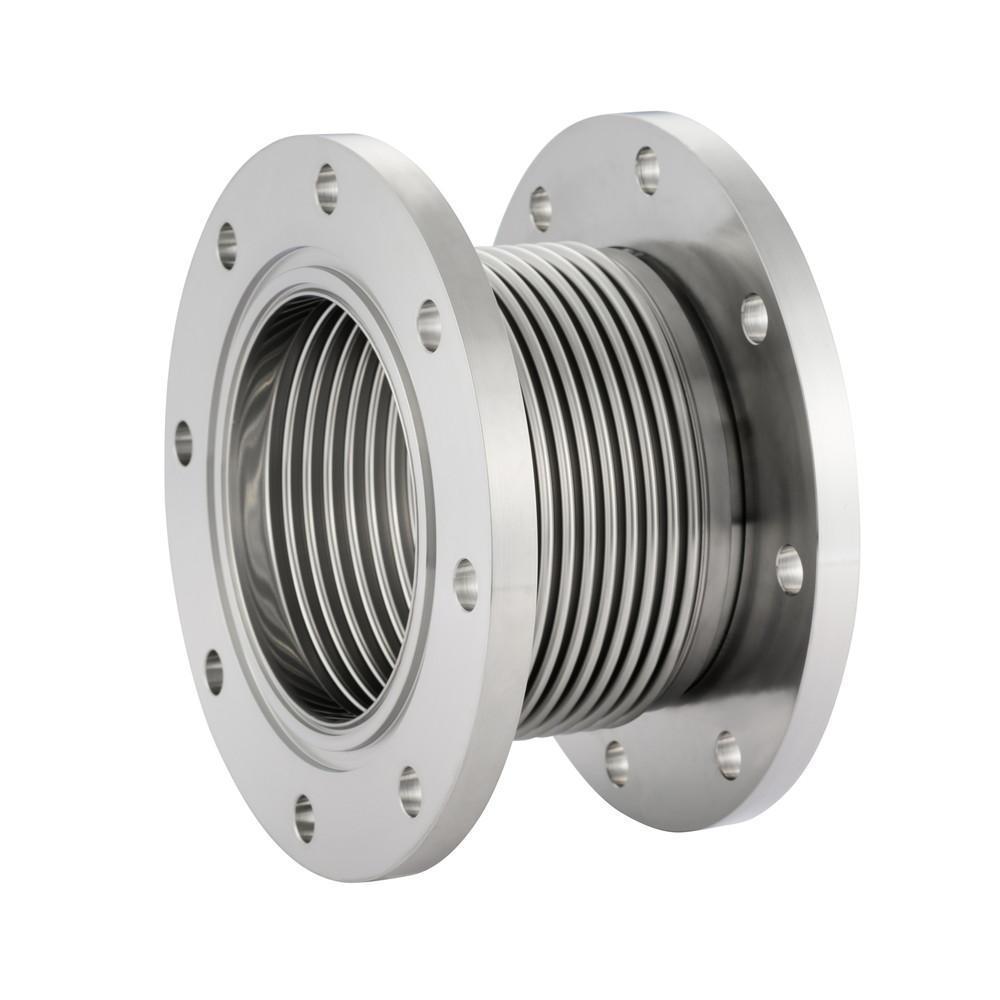

VF/VG125 成形ベローズ片側回転 L=100
製品コード ：20907
型式 ：VF/VG125FB100
▼JIS-VF/VG 成形ベローズ
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・温度 : ～ 250℃
・寿命 : 10,000 回
・フランジサイズ(JIS)：20，25，40，50，65，80，100，125，150
▼以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| フランジ材質 | SUS 304 |
| フレキ/ベローズ | SUS 316L |
| 寿命 | 10000回 |
| RoHS2対応 | ○ |
製品コード 型式 |
VF | VG | A | C | D | L（長さ） | T | ベローズ板厚 | 作動範囲 | バネ定数(N/mm) | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 125 | 210 | 153 | 134 | 100 | 12 | 0.15 | 88-112 | 9.8 |
欠品時
30営業日
|
97,100円
（税込106,810円）
|
| VF | VG | A | C | D | L（長さ） | T | ベローズ板厚 | 作動範囲 | バネ定数(N/mm) |
|---|---|---|---|---|---|---|---|---|---|
| 125 | 125 | 210 | 153 | 134 | 100 | 12 | 0.15 | 88-112 | 9.8 |
製品コード ：20907
型式 ：VF/VG125FB100
