ICF 液体窒素用導入機
▼ICF 液体窒素用導入機
・液体窒素用導入用フランジ
・チューブとの接地面が小さくフランジへの熱影響が少ない
・冷却水やガスの導入にもご使用いただけます
・フランジサイズ(ICF)：34，70
・先端形状：チューブエンド，Swagelok®，VCR®
・チューブ径(インチ)：1/4，3/8，1/2
▼以下のタイプが規格化されています(一覧)
・フランジ：ICF，NW/KF
・タイプ：1本付き，2本付き
・水冷ガス導入機ではVCR®継手タイプやJISフランジタイプ、別サイズチューブ品もご用意しております(一覧)
・片側のみ真空側貫通タイプや、電流導入と水冷が可能な水冷端子もございます
▼その他
・真空側に貫通のない各種アダプタはこちらよりご覧ください
・チューブの長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| フランジ材質 | SUS 304 |
| チューブ/パイプ | SUS 304 |
| RoHS2対応 | ○ |
58 件の型式候補があります
※製品コード・型式をクリックいただくと、ご覧いただけます。
製品コード 型式 |

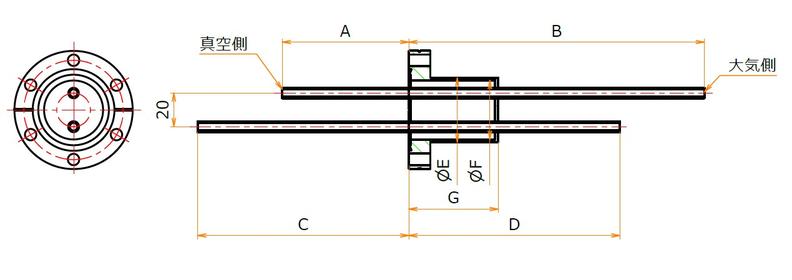

ICF | チューブ/継手サイズ | 継手規格 | A | B | C | D | E | F | G | チューブ数 | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 34 | 1/4 inch | チューブエンド | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
21,700円
（税込23,870円）
|
|
| 70 | 1/4 inch | チューブエンド | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
22,500円
（税込24,750円）
|
|
| 70 | 1/4 inch | チューブエンド | 75 | 175 | 125 | 125 | 38 | 35 | 53 | 2 |
現在庫数
2個
当日出荷可能
欠品時
21営業日
|
30,500円
（税込33,550円）
|
|
| 34 | 3/8 inch | チューブエンド | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
欠品時
21営業日
|
26,700円
（税込29,370円）
|
|
| 70 | 3/8 inch | チューブエンド | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
27,500円
（税込30,250円）
|
|
| 70 | 3/8 inch | チューブエンド | 75 | 175 | 125 | 125 | 38 | 35 | 53 | 2 |
欠品時
別途回答
|
35,500円
（税込39,050円）
|
|
| 34 | 1/2 inch | チューブエンド | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
26,700円
（税込29,370円）
|
|
| 70 | 1/2 inch | チューブエンド | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
27,500円
（税込30,250円）
|
|
| 70 | 1/2 inch | チューブエンド | 75 | 175 | 125 | 125 | 38 | 35 | 53 | 2 |
欠品時
21営業日
|
35,500円
（税込39,050円）
|
|
| 34 | 1/4 inch | Swagelok® | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
欠品時
21営業日
|
30,200円
（税込33,220円）
|
|
| 70 | 1/4 inch | Swagelok® | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
31,000円
（税込34,100円）
|
|
| 70 | 1/4 inch | Swagelok® | 75 | 175 | 125 | 125 | 38 | 35 | 53 | 2 |
欠品時
21営業日
|
41,500円
（税込45,650円）
|
|
| 34 | 3/8 inch | Swagelok® | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
欠品時
21営業日
|
35,200円
（税込38,720円）
|
|
| 70 | 3/8 inch | Swagelok® | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
36,000円
（税込39,600円）
|
|
| 34 | 1/2 inch | Swagelok® | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
欠品時
21営業日
|
35,200円
（税込38,720円）
|
|
| 70 | 1/2 inch | Swagelok® | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
36,000円
（税込39,600円）
|
|
| 34 | 1/4 inch | Swagelok® | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
欠品時
21営業日
|
30,200円
（税込33,220円）
|
|
| 70 | 1/4 inch | Swagelok® | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
31,000円
（税込34,100円）
|
|
| 70 | 1/4 inch | Swagelok® | 75 | 175 | 125 | 125 | 38 | 35 | 53 | 2 |
欠品時
21営業日
|
41,500円
（税込45,650円）
|
|
| 34 | 3/8 inch | Swagelok® | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
欠品時
21営業日
|
35,200円
（税込38,720円）
|
|
| 70 | 3/8 inch | Swagelok® | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
36,000円
（税込39,600円）
|
|
| 34 | 1/2 inch | Swagelok® | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
欠品時
21営業日
|
35,200円
（税込38,720円）
|
|
| 70 | 1/2 inch | Swagelok® | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
36,000円
（税込39,600円）
|
|
| 34 | 1/4 inch | Swagelok® | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
36,700円
（税込40,370円）
|
|
| 70 | 1/4 inch | Swagelok® | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
現在庫数
2個
当日出荷可能
欠品時
21営業日
|
37,500円
（税込41,250円）
|
|
| 70 | 1/4 inch | Swagelok® | 75 | 175 | 125 | 125 | 38 | 35 | 53 | 2 |
現在庫数
2個
当日出荷可能
欠品時
21営業日
|
68,900円
（税込75,790円）
|
|
| 34 | 3/8 inch | Swagelok® | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
欠品時
21営業日
|
47,600円
（税込52,360円）
|
|
| 70 | 3/8 inch | Swagelok® | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
48,500円
（税込53,350円）
|
|
| 34 | 1/2 inch | Swagelok® | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
欠品時
21営業日
|
52,500円
（税込57,750円）
|
|
| 70 | 1/2 inch | Swagelok® | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
53,300円
（税込58,630円）
|
|
| 70 | 1/4 inch | VCR® めす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
31,500円
（税込34,650円）
|
|
| 70 | 3/8 inch | VCR® めす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
36,500円
（税込40,150円）
|
|
| 70 | 1/2 inch | VCR® めす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
36,500円
（税込40,150円）
|
|
| 70 | 1/4 inch | VCR® めす | 75 | 175 | 125 | 125 | 38 | 35 | 53 | 2 |
欠品時
21営業日
|
42,500円
（税込46,750円）
|
|
| 70 | 1/4 inch | VCR® めす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
31,500円
（税込34,650円）
|
|
| 70 | 3/8 inch | VCR® めす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
36,500円
（税込40,150円）
|
|
| 70 | 1/2 inch | VCR® めす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
36,500円
（税込40,150円）
|
|
| 70 | 1/4 inch | VCR® めす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
現在庫数
2個
当日出荷可能
欠品時
21営業日
|
38,500円
（税込42,350円）
|
|
| 70 | 3/8 inch | VCR® めす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
43,500円
（税込47,850円）
|
|
| 70 | 1/2 inch | VCR® めす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
43,500円
（税込47,850円）
|
|
| 34 | 1/4 inch | VCR® おす | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
欠品時
21営業日
|
30,500円
（税込33,550円）
|
|
| 70 | 1/4 inch | VCR® おす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
31,300円
（税込34,430円）
|
|
| 70 | 1/4 inch | VCR® おす | 75 | 175 | 125 | 125 | 38 | 35 | 53 | 2 |
欠品時
21営業日
|
42,100円
（税込46,310円）
|
|
| 34 | 3/8 inch | VCR® おす | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
35,500円
（税込39,050円）
|
|
| 70 | 3/8 inch | VCR® おす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
36,300円
（税込39,930円）
|
|
| 34 | 1/2 inch | VCR® おす | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
欠品時
21営業日
|
35,500円
（税込39,050円）
|
|
| 70 | 1/2 inch | VCR® おす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
36,300円
（税込39,930円）
|
|
| 70 | 1/4 inch | VCR® おす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
31,300円
（税込34,430円）
|
|
| 70 | 1/4 inch | VCR® おす | 75 | 175 | 125 | 125 | 38 | 35 | 53 | 2 |
欠品時
21営業日
|
42,100円
（税込46,310円）
|
|
| 70 | 3/8 inch | VCR® おす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
別途回答
|
36,300円
（税込39,930円）
|
|
| 70 | 1/2 inch | VCR® おす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
36,300円
（税込39,930円）
|
|
| 34 | 1/4 inch | VCR® おす | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
欠品時
別途回答
|
37,300円
（税込41,030円）
|
|
| 70 | 1/4 inch | VCR® おす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
38,100円
（税込41,910円）
|
|
| 70 | 1/4 inch | VCR® おす | 75 | 175 | 125 | 125 | 38 | 35 | 53 | 2 |
現在庫数
2個
当日出荷可能
欠品時
21営業日
|
55,200円
（税込60,720円）
|
|
| 34 | 3/8 inch | VCR® おす | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
欠品時
21営業日
|
52,400円
（税込57,640円）
|
|
| 70 | 3/8 inch | VCR® おす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
53,300円
（税込58,630円）
|
|
| 34 | 1/2 inch | VCR® おす | 75 | 125 | - | - | 19.1 | 15.8 | 53 | 1 |
欠品時
21営業日
|
52,400円
（税込57,640円）
|
|
| 70 | 1/2 inch | VCR® おす | 75 | 125 | - | - | 38 | 35 | 53 | 1 |
欠品時
21営業日
|
53,300円
（税込58,630円）
|
