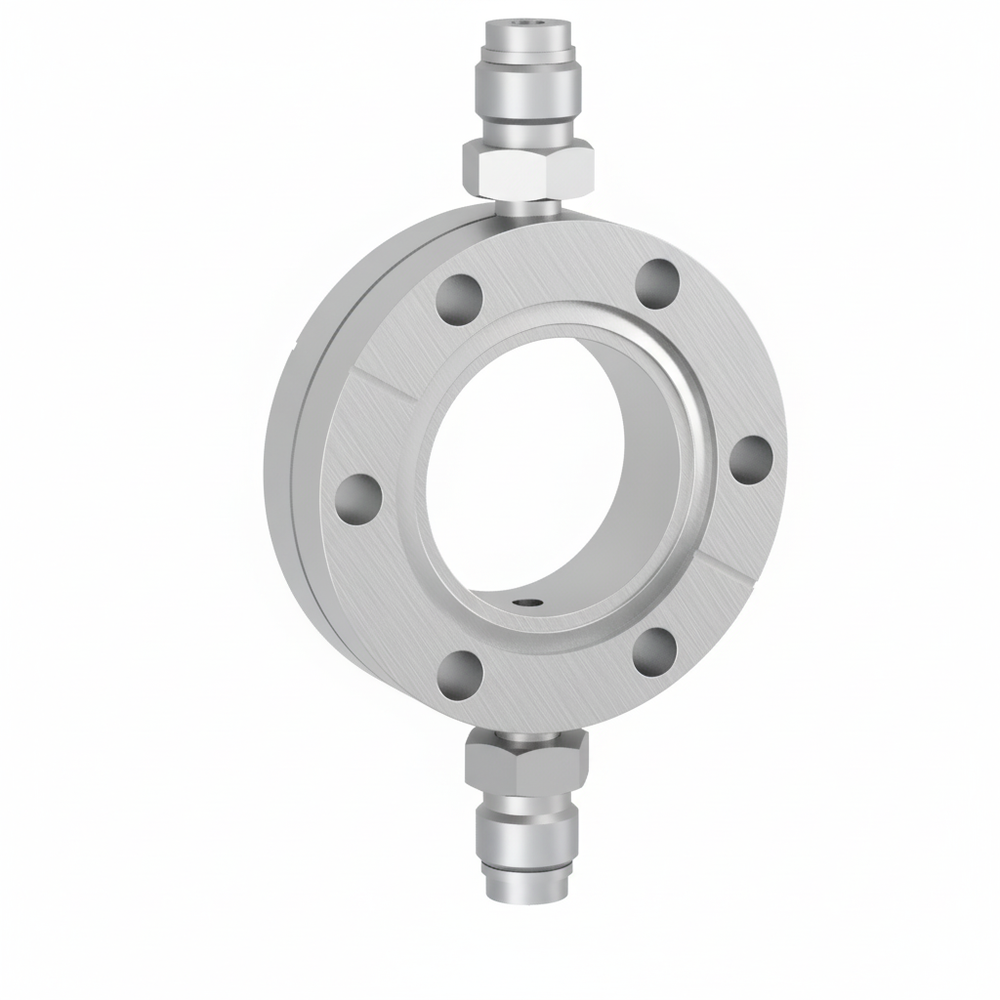

ICF70 ラジアルポートフランジ おすVCR1/4X2
▼ICF両面エッジラジアルポートフランジ
・ICF両面エッジフランジから側面に伸びたポートを設置
・SUS304品を標準規格化
・複数ユニットの取り付けや簡易チャンバーなどにご利用ください
▼以下のタイプが規格化されています
・中心フランジ(ICF)：70，114，152，203
・ポート種別：ICF，NW/KF，チューブエンド，Swagelok®継手，VCR®継手
・ポート数：1，2，3，6
▼ボルト穴について
・中心フランジ：キリ穴またはタップ穴
・側面ポート(ICF)：タップ穴
※カスタマイズも承ります
▼目的が近い製品
・アダプタ(一覧)：各種フランジからチューブ、Swagelok®、VCR®、ねじなどの継手への変換
・両面エッジラジアルポートフランジの両端をブランクフランジで封じてミニチャンバーとしてご使用いただくこともございます。真空側によりスペースが必要な場合は6方向クロスや6方キューブなどもお選びいただけます
▼特注品も対応いたします
フランジサイズやポートの種別・数量の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| フランジ材質 | SUS 304 |
| RoHS2対応 | ○ |
製品コード 型式 |
ベースフランジ / ポートフランジ | 継手規格 | A | B | C | D | L（長さ） | T | ポート数 | 固定・回転 | キリ穴・タップ | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ICF70 / MVCR1/4 | VCR® おす | 70 | 38 | 6.35 | 4.35 | 95 | 19.1 | 2 | 固定 | キリ穴 |
欠品時
別途回答
|
40,500円
（税込44,550円）
|
| ベースフランジ / ポートフランジ | 継手規格 | A | B | C | D | L（長さ） | T | ポート数 | 固定・回転 | キリ穴・タップ |
|---|---|---|---|---|---|---|---|---|---|---|
| ICF70 / MVCR1/4 | VCR® おす | 70 | 38 | 6.35 | 4.35 | 95 | 19.1 | 2 | 固定 | キリ穴 |
