ICF両面エッジラジアルポートフランジ
▼ICF両面エッジラジアルポートフランジ
・ICF両面エッジフランジから側面に伸びたポートを設置
・SUS304品を標準規格化
・複数ユニットの取り付けや簡易チャンバーなどにご利用ください
▼以下のタイプが規格化されています
・中心フランジ(ICF)：70，114，152，203
・ポート種別：ICF，NW/KF，チューブエンド，Swagelok®継手，VCR®継手
・ポート数：1，2，3，6
▼ボルト穴について
・中心フランジ：キリ穴またはタップ穴
・側面ポート(ICF)：タップ穴
※カスタマイズも承ります
▼目的が近い製品
・アダプタ(一覧)：各種フランジからチューブ、Swagelok®、VCR®、ねじなどの継手への変換
・両面エッジラジアルポートフランジの両端をブランクフランジで封じてミニチャンバーとしてご使用いただくこともございます。真空側によりスペースが必要な場合は6方向クロスや6方キューブなどもお選びいただけます
▼特注品も対応いたします
フランジサイズやポートの種別・数量の変更も承ります。 ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| フランジ材質 | SUS 304 |
| RoHS2対応 | ○ |
16 件の型式候補があります
※製品コード・型式をクリックいただくと、ご覧いただけます。
製品コード 型式 |

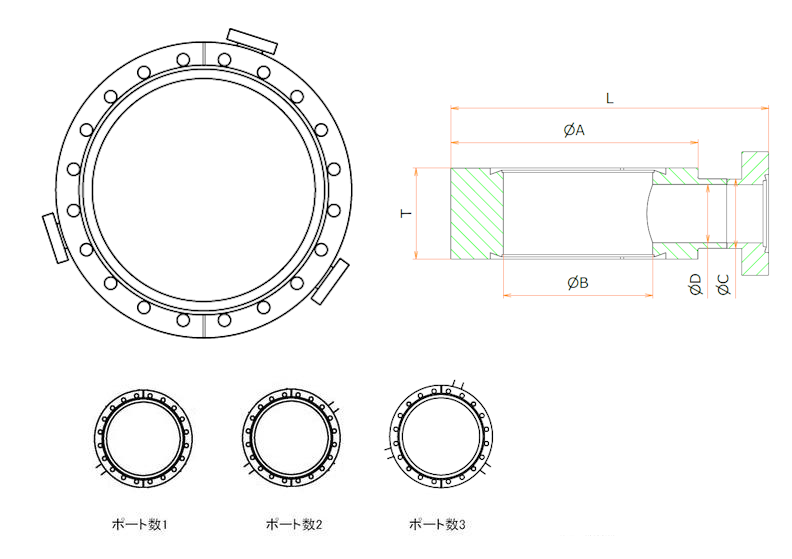

ベースフランジ / ポートフランジ | 継手規格 | A | B | C | D | L（長さ） | T | ポート数 | 固定・回転 | キリ穴・タップ | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ICF70 / ICF34 | ICF | 70 | 41.1 | 19.1 | 16 | 88 | 25 | 1 | 固定 | キリ穴 |
現在庫数
22個
当日出荷可能
完成待ち
6個
2024/12/24入荷予定
欠品時
21営業日
|
41,100円
（税込45,210円）
|
|
| ICF70 / ICF34 | ICF | 70 | 41.1 | 19.1 | 16 | 88 | 25 | 2 | 固定 | キリ穴 |
現在庫数
6個
当日出荷可能
欠品時
21営業日
|
51,100円
（税込56,210円）
|
|
| ICF70 / ICF34 | ICF | 70 | 41.1 | 19.1 | 16 | 88 | 25 | 3 | 固定 | キリ穴 |
現在庫数
5個
当日出荷可能
欠品時
21営業日
|
61,100円
（税込67,210円）
|
|
| ICF70 / ICF34 | ICF | 70 | 41.1 | 19.1 | 16 | 88 | 25 | 6 | 固定 | キリ穴 |
現在庫数
5個
当日出荷可能
欠品時
21営業日
|
97,100円
（税込106,810円）
|
|
| ICF114 / ICF34 | ICF | 114 | 63 | 12.7 | 10.7 | 144 | 17.5 | 1 | 固定 | キリ穴 |
現在庫数
2個
当日出荷可能
欠品時
21営業日
|
51,500円
（税込56,650円）
|
|
| ICF114 / ICF34 | ICF | 114 | 63 | 12.7 | 10.7 | 144 | 17.5 | 2 | 固定 | キリ穴 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
61,500円
（税込67,650円）
|
|
| ICF114 / ICF34 | ICF | 114 | 63 | 12.7 | 10.7 | 144 | 17.5 | 3 | 固定 | キリ穴 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
71,500円
（税込78,650円）
|
|
| ICF114 / ICF34 | ICF | 114 | 63 | 12.7 | 10.7 | 123 | 17.5 | 3 | 固定 | キリ穴 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
71,500円
（税込78,650円）
|
|
| ICF152 / ICF34 | ICF | 152 | 101.8 | 19 | 15 | 167 | 20 | 1 | 固定 | キリ穴 |
現在庫数
2個
当日出荷可能
欠品時
21営業日
|
67,300円
（税込74,030円）
|
|
| ICF152 / ICF34 | ICF | 152 | 101.8 | 19 | 15 | 167 | 20 | 2 | 固定 | キリ穴 |
現在庫数
2個
当日出荷可能
欠品時
21営業日
|
77,300円
（税込85,030円）
|
|
| ICF152 / ICF34 | ICF | 152 | 101.8 | 19 | 15 | 167 | 20 | 3 | 固定 | キリ穴 |
欠品時
21営業日
|
87,300円
（税込96,030円）
|
|
| ICF152 / ICF34 | ICF | 152 | 101.8 | 19 | 15 | 167 | 20 | 3 | 固定 | キリ穴 |
欠品時
21営業日
|
87,300円
（税込96,030円）
|
|
| ICF203 / ICF34 | ICF | 203 | 153 | 19 | 15.4 | 212 | 22 | 1 | 固定 | キリ穴 |
現在庫数
2個
当日出荷可能
欠品時
21営業日
|
85,300円
（税込93,830円）
|
|
| ICF70 / ICF34 | ICF | 70 | 41.1 | 19.1 | 16 | 88 | 25 | 1 | 固定 | タップ |
現在庫数
2個
当日出荷可能
欠品時
21営業日
|
71,100円
（税込78,210円）
|
|
| ICF203 / ICF34 | ICF | 203 | 153 | 19 | 15.4 | 212 | 22 | 2 | 固定 | キリ穴 |
欠品時
21営業日
|
95,300円
（税込104,830円）
|
|
| ICF203 / ICF34 | ICF | 203 | 153 | 19 | 15.4 | 212 | 22 | 3 | 固定 | キリ穴 |
欠品時
21営業日
|
105,300円
（税込115,830円）
|
