接続部品 BURNDY®用 大気側プラグ付きケーブル
▼BURNDY®用 大気側プラグ付きケーブル
・大気側用信号線ケーブルASSY品
・ASSY済みのため到着後すぐにご使用いただけます
・ポリエチレン被覆ケーブル
・長さ：1000，2500，5000
・対応PIN数：4，8，12，19，22，30，48
▼オプション
・ケーブルの長さ変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
※ケーブル単体はこちら
※プラグ単体はこちら
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| 耐電圧: DC | 2.8 kV(参考） |
| 定格電圧/温度 | 150 V / 125 ℃ |
| 耐電圧：AC | 2000 V |
| 電流/1本 | 12A |
| AWG # | 20 |
| コンタクト | 銅合金 + 金めっき |
| ケーブル被覆 | ポリエチレン |
| 導体 | 軟銅線 |
| シェル | アルミ合金 |
| 絶縁体 | ガラス繊維入りフェノール樹脂(UL94V－1/黒) |
| 最高温度 | 125℃ |
| 最低温度 | -20℃ |
| 真空・大気 | 大気用 |
| RoHS2対応 | ○ |
21 件の型式候補があります
※製品コード・型式をクリックいただくと、ご覧いただけます。

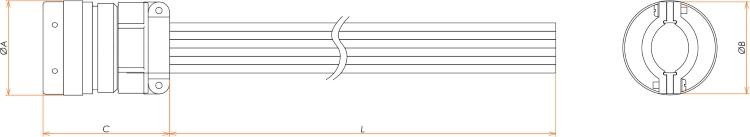

製品コード 型式 |
A | B | C | L（長さ） | 電極数 | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|
| 21.4 | 22.2 | 49 | 1000 | 4 |
現在庫数
7個
当日出荷可能
欠品時
11営業日
|
15,500円
（税込17,050円）
|
|
| 21.4 | 22.2 | 49 | 2500 | 4 |
現在庫数
2個
当日出荷可能
欠品時
11営業日
|
17,100円
（税込18,810円）
|
|
| 21.4 | 22.2 | 49 | 5000 | 4 |
欠品時
21営業日
|
20,300円
（税込22,330円）
|
|
| 24.7 | 27 | 51 | 1000 | 8 |
現在庫数
4個
当日出荷可能
欠品時
11営業日
|
23,000円
（税込25,300円）
|
|
| 24.7 | 27 | 51 | 2500 | 8 |
現在庫数
1個
当日出荷可能
欠品時
11営業日
|
26,200円
（税込28,820円）
|
|
| 24.7 | 27 | 51 | 5000 | 8 |
欠品時
21営業日
|
32,600円
（税込35,860円）
|
|
| 27.7 | 29.4 | 52 | 1000 | 12 |
現在庫数
3個
当日出荷可能
欠品時
11営業日
|
31,000円
（税込34,100円）
|
|
| 27.7 | 29.4 | 52 | 2500 | 12 |
現在庫数
2個
当日出荷可能
欠品時
11営業日
|
35,800円
（税込39,380円）
|
|
| 27.7 | 29.4 | 52 | 5000 | 12 |
欠品時
21営業日
|
45,400円
（税込49,940円）
|
|
| 31.1 | 31.8 | 52 | 1000 | 19 |
現在庫数
3個
当日出荷可能
欠品時
11営業日
|
44,600円
（税込49,060円）
|
|
| 31.1 | 31.8 | 52 | 2500 | 19 |
欠品時
11営業日
|
52,200円
（税込57,420円）
|
|
| 31.1 | 31.8 | 52 | 5000 | 19 |
欠品時
21営業日
|
67,400円
（税込74,140円）
|
|
| 34.1 | 37.3 | 52 | 1000 | 22 |
現在庫数
2個
当日出荷可能
欠品時
11営業日
|
50,800円
（税込55,880円）
|
|
| 34.1 | 37.3 | 52 | 2500 | 22 |
現在庫数
2個
当日出荷可能
欠品時
11営業日
|
59,600円
（税込65,560円）
|
|
| 34.1 | 37.3 | 52 | 5000 | 22 |
現在庫数
1個
当日出荷可能
欠品時
21営業日
|
77,200円
（税込84,920円）
|
|
| 37.5 | 37.3 | 57 | 1000 | 30 |
現在庫数
2個
当日出荷可能
欠品時
別途回答
|
67,100円
（税込73,810円）
|
|
| 37.5 | 37.3 | 57 | 2500 | 30 |
欠品時
別途回答
|
79,100円
（税込87,010円）
|
|
| 37.5 | 37.3 | 57 | 5000 | 30 |
欠品時
別途回答
|
103,100円
（税込113,410円）
|
|
| 44 | 42.9 | 59 | 1000 | 48 |
現在庫数
2個
当日出荷可能
欠品時
11営業日
|
100,700円
（税込110,770円）
|
|
| 44 | 42.9 | 59 | 2500 | 48 |
欠品時
21営業日
|
119,900円
（税込131,890円）
|
|
| 44 | 42.9 | 59 | 5000 | 48 |
欠品時
21営業日
|
158,300円
（税込174,130円）
|
Burndyタイプのアセンブリ方法は以下の画像をクリックしてください。
圧着工具の取扱い方法は以下の画像をクリックしてください。
