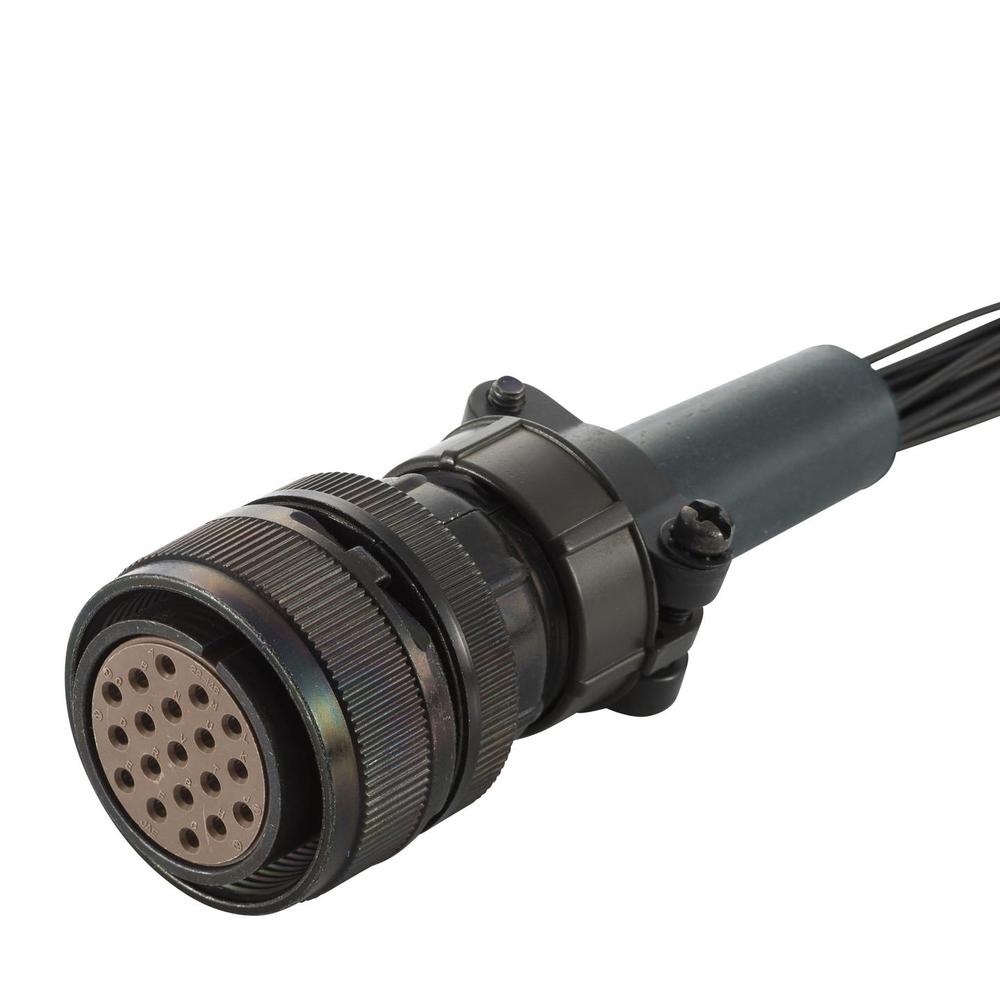

接続部品 大気側 プラグ+ポリエチレン被覆ケーブル付 BURNDY 19PIN L=5000
製品コード ：15494
型式 ：AMBV5000X/19PI
▼BURNDY®用 大気側プラグ付きケーブル
・大気側用信号線ケーブルASSY品
・ASSY済みのため到着後すぐにご使用いただけます
・ポリエチレン被覆ケーブル
・長さ：1000，2500，5000
・対応PIN数：4，8，12，19，22，30，48
▼オプション
・ケーブルの長さ変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
※ケーブル単体はこちら
※プラグ単体はこちら
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| 耐電圧: DC | 2.8 kV(参考） |
| 定格電圧/温度 | 150 V / 125 ℃ |
| 耐電圧：AC | 2000 V |
| 電流/1本 | 12A |
| AWG # | 20 |
| コンタクト | 銅合金 + 金めっき |
| ケーブル被覆 | ポリエチレン |
| 導体 | 軟銅線 |
| シェル | アルミ合金 |
| 絶縁体 | ガラス繊維入りフェノール樹脂(UL94V－1/黒) |
| 最高温度 | 125℃ |
| 最低温度 | -20℃ |
| 真空・大気 | 大気用 |
| RoHS2対応 | ○ |
製品コード 型式 |
A | B | C | L（長さ） | 電極数 | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|
| 31.1 | 31.8 | 52 | 5000 | 19 |
欠品時
21営業日
|
67,400円
（税込74,140円）
|
| A | B | C | L（長さ） | 電極数 |
|---|---|---|---|---|
| 31.1 | 31.8 | 52 | 5000 | 19 |
製品コード ：15494
型式 ：AMBV5000X/19PI
型式を絞り込む
L（長さ）
電極数
Burndyタイプのアセンブリ方法は以下の画像をクリックしてください。
圧着工具の取扱い方法は以下の画像をクリックしてください。
