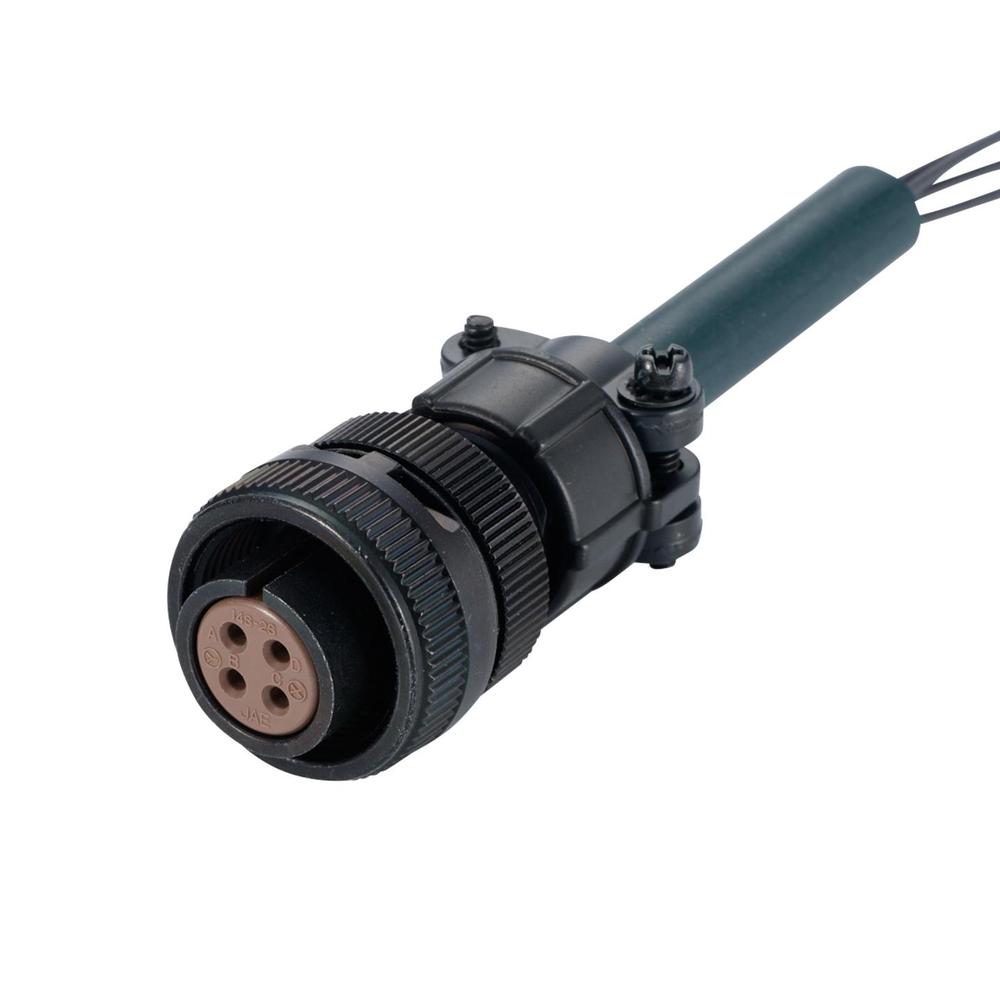

接続部品 大気側 プラグ+ポリエチレン被覆ケーブル付 MS 4PIN L=2500
製品コード ：16776
型式 ：AMMV2500X/4
▼MS用 大気側プラグ付きケーブル
・大気側用信号線ケーブルASSY品(はんだ付)
・ASSY済みのため到着後すぐにご使用いただけます
・ポリエチレン被覆ケーブル
・長さ：1000，2500，5000
・対応PIN数：4，6，10，14，19，24，37
▼オプション
・ケーブルの長さ変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
※ケーブル単体はこちら
※プラグ単体はこちら
精密洗浄のご依頼はこちらから
| 基本情報 | |
|---|---|
| 耐電圧: DC | 2.8 kV(参考） |
| 定格電圧/温度 | 150 V / 125 ℃ |
| 耐電圧：AC | 2000 V |
| 電流/1本 | 12A |
| AWG # | 20 |
| コンタクト | 銅合金 + 銀めっき |
| ケーブル被覆 | ポリエチレン |
| 導体 | 軟銅線 |
| シェル | アルミ合金 |
| ブッシュ | 合成ゴム |
| 絶縁体 | 合成樹脂 |
| 最高温度 | 125℃ |
| 最低温度 | -20℃ |
| 真空・大気 | 大気用 |
| RoHS2対応 | ○ |
製品コード 型式 |
A | B | C | D | E | L（長さ） | 電極数 | 在庫・納期 |
単価 (税込) |
|---|---|---|---|---|---|---|---|---|---|
| 28.6 | 27.6 | 56.4 | 108 | 24.6 | 2500 | 4 |
欠品時
11営業日
|
12,800円
（税込14,080円）
|
| A | B | C | D | E | L（長さ） | 電極数 |
|---|---|---|---|---|---|---|
| 28.6 | 27.6 | 56.4 | 108 | 24.6 | 2500 | 4 |
製品コード ：16776
型式 ：AMMV2500X/4
型式を絞り込む
L（長さ）
電極数
MSタイプのアセンブリ方法は以下の画像をクリックしてください。
圧着工具の取扱い方法は以下の画像をクリックしてください。
