真空配管部品 規格変換ティー 製品一覧 真空配管部品
サブカテゴリ 1件 (1 ～1 件)
製品 16件 (1 ～16 件)
- 表示件数
- 表示切替
-
製品コード ：21504
型式 ：ICF34/NW16EXTE▼ICF-NW/KF 規格変換ティー
・配管の規格変換用
・ICFニップルの側面にNW規格の配管を設置
・ICFフランジ締結方法：ボルト締め
・ボルト穴：キリ穴タイプ(スルーホール)
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，70，114，152
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・ニップルから直接継手に接続できるタイプも規格化しております
▼その他
・エルボやクロス、アダプタなど各種配管も多彩なサイズでラインアップ
・材質やフランジサイズの変更もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0）相当 RoHS2対応 ○ ICF 34 NW/KF 16 A 34 B 30 C 19 D 16 C1 19 D1 16 L1 25 L2 38 -
製品コード ：21505
型式 ：ICF34/NW25EXTE▼ICF-NW/KF 規格変換ティー
・配管の規格変換用
・ICFニップルの側面にNW規格の配管を設置
・ICFフランジ締結方法：ボルト締め
・ボルト穴：キリ穴タイプ(スルーホール)
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，70，114，152
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・ニップルから直接継手に接続できるタイプも規格化しております
▼その他
・エルボやクロス、アダプタなど各種配管も多彩なサイズでラインアップ
・材質やフランジサイズの変更もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0）相当 RoHS2対応 ○ ICF 34 NW/KF 25 A 34 B 40 C 19.1 D 16.1 C1 19.1 D1 16.1 L1 25 L2 54 -
製品コード ：25382
型式 ：ICF34/NW40EXTE▼ICF-NW/KF 規格変換ティー
・配管の規格変換用
・ICFニップルの側面にNW規格の配管を設置
・ICFフランジ締結方法：ボルト締め
・ボルト穴：キリ穴タイプ(スルーホール)
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，70，114，152
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・ニップルから直接継手に接続できるタイプも規格化しております
▼その他
・エルボやクロス、アダプタなど各種配管も多彩なサイズでラインアップ
・材質やフランジサイズの変更もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0）相当 RoHS2対応 ○ ICF 34 NW/KF 40 A 34 B 55 C 19.1 C1 19.1 D 15.7 D1 15.7 L1 31 L2 38 -

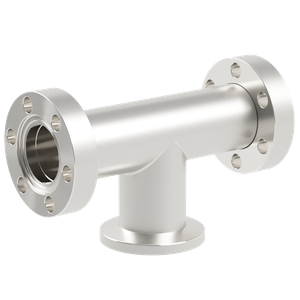

製品コード ：25383
型式 ：ICF34/NW50EXTE▼ICF-NW/KF 規格変換ティー
・配管の規格変換用
・ICFニップルの側面にNW規格の配管を設置
・ICFフランジ締結方法：ボルト締め
・ボルト穴：キリ穴タイプ(スルーホール)
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，70，114，152
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・ニップルから直接継手に接続できるタイプも規格化しております
▼その他
・エルボやクロス、アダプタなど各種配管も多彩なサイズでラインアップ
・材質やフランジサイズの変更もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0）相当 RoHS2対応 ○ ICF 34 NW/KF 50 A 34 B 75 C 19.1 C1 19.1 D 15.7 D1 15.7 L1 31 L2 38
-
製品コード ：21506
型式 ：ICF70/NW16EXTE▼ICF-NW/KF 規格変換ティー
・配管の規格変換用
・ICFニップルの側面にNW規格の配管を設置
・ICFフランジ締結方法：ボルト締め
・ボルト穴：キリ穴タイプ(スルーホール)
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，70，114，152
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・ニップルから直接継手に接続できるタイプも規格化しております
▼その他
・エルボやクロス、アダプタなど各種配管も多彩なサイズでラインアップ
・材質やフランジサイズの変更もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0）相当 RoHS2対応 ○ ICF 70 NW/KF 16 A 70 B 30 C 42.7 D 39.4 C1 20 D1 16 L1 36.8 L2 54 -
製品コード ：21507
型式 ：ICF70/NW25EXTE▼ICF-NW/KF 規格変換ティー
・配管の規格変換用
・ICFニップルの側面にNW規格の配管を設置
・ICFフランジ締結方法：ボルト締め
・ボルト穴：キリ穴タイプ(スルーホール)
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，70，114，152
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・ニップルから直接継手に接続できるタイプも規格化しております
▼その他
・エルボやクロス、アダプタなど各種配管も多彩なサイズでラインアップ
・材質やフランジサイズの変更もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0）相当 RoHS2対応 ○ ICF 70 NW/KF 25 A 70 B 40 C 42.7 D 39.4 C1 27.2 D1 24 L1 36.8 L2 54 -
製品コード ：21508
型式 ：ICF70/NW40EXTE▼ICF-NW/KF 規格変換ティー
・配管の規格変換用
・ICFニップルの側面にNW規格の配管を設置
・ICFフランジ締結方法：ボルト締め
・ボルト穴：キリ穴タイプ(スルーホール)
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，70，114，152
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・ニップルから直接継手に接続できるタイプも規格化しております
▼その他
・エルボやクロス、アダプタなど各種配管も多彩なサイズでラインアップ
・材質やフランジサイズの変更もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0）相当 RoHS2対応 ○ ICF 70 NW/KF 40 A 70 B 55 C 42.7 D 39.4 C1 42.7 D1 39 L1 50 L2 54 -
製品コード ：25384
型式 ：ICF70/NW50EXTE▼ICF-NW/KF 規格変換ティー
・配管の規格変換用
・ICFニップルの側面にNW規格の配管を設置
・ICFフランジ締結方法：ボルト締め
・ボルト穴：キリ穴タイプ(スルーホール)
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，70，114，152
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・ニップルから直接継手に接続できるタイプも規格化しております
▼その他
・エルボやクロス、アダプタなど各種配管も多彩なサイズでラインアップ
・材質やフランジサイズの変更もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0）相当 RoHS2対応 ○ ICF 70 NW/KF 50 A 70 B 75 C 42.7 D 39.4 C1 42.7 D1 39.4 L1 50 L2 54
-

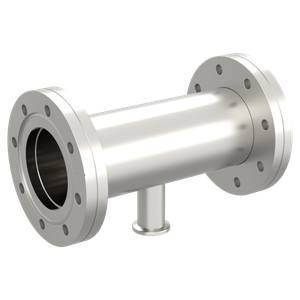

製品コード ：25385
型式 ：ICF114/NW16EXTE▼ICF-NW/KF 規格変換ティー
・配管の規格変換用
・ICFニップルの側面にNW規格の配管を設置
・ICFフランジ締結方法：ボルト締め
・ボルト穴：キリ穴タイプ(スルーホール)
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，70，114，152
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・ニップルから直接継手に接続できるタイプも規格化しております
▼その他
・エルボやクロス、アダプタなど各種配管も多彩なサイズでラインアップ
・材質やフランジサイズの変更もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0）相当 RoHS2対応 ○ ICF 114 NW/KF 16 A 114 B 30 C 63.5 C1 21.7 D 59.5 D1 17.5 L1 70 L2 93 -
製品コード ：25386
型式 ：ICF114/NW25EXTE▼ICF-NW/KF 規格変換ティー
・配管の規格変換用
・ICFニップルの側面にNW規格の配管を設置
・ICFフランジ締結方法：ボルト締め
・ボルト穴：キリ穴タイプ(スルーホール)
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，70，114，152
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・ニップルから直接継手に接続できるタイプも規格化しております
▼その他
・エルボやクロス、アダプタなど各種配管も多彩なサイズでラインアップ
・材質やフランジサイズの変更もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0）相当 RoHS2対応 ○ ICF 114 NW/KF 25 A 114 B 40 C 63.5 C1 27.2 D 59.5 D1 23 L1 70 L2 93 -

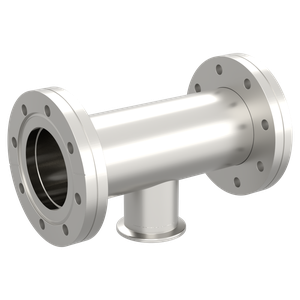

製品コード ：25387
型式 ：ICF114/NW40EXTE▼ICF-NW/KF 規格変換ティー
・配管の規格変換用
・ICFニップルの側面にNW規格の配管を設置
・ICFフランジ締結方法：ボルト締め
・ボルト穴：キリ穴タイプ(スルーホール)
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，70，114，152
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・ニップルから直接継手に接続できるタイプも規格化しております
▼その他
・エルボやクロス、アダプタなど各種配管も多彩なサイズでラインアップ
・材質やフランジサイズの変更もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0）相当 RoHS2対応 ○ ICF 114 NW/KF 40 A 114 B 55 C 63.5 C1 42.7 D 59.5 D1 37.1 L1 70 L2 93 -
製品コード ：25388
型式 ：ICF114/NW50EXTE▼ICF-NW/KF 規格変換ティー
・配管の規格変換用
・ICFニップルの側面にNW規格の配管を設置
・ICFフランジ締結方法：ボルト締め
・ボルト穴：キリ穴タイプ(スルーホール)
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，70，114，152
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・ニップルから直接継手に接続できるタイプも規格化しております
▼その他
・エルボやクロス、アダプタなど各種配管も多彩なサイズでラインアップ
・材質やフランジサイズの変更もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0）相当 RoHS2対応 ○ ICF 114 NW/KF 50 A 114 B 75 C 63.5 C1 60.5 D 59.5 D1 55 L1 70 L2 93
-

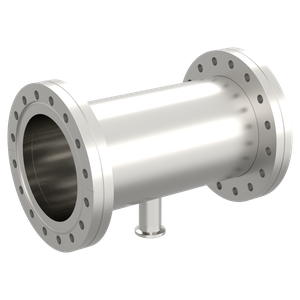

製品コード ：25389
型式 ：ICF152/NW16EXTE▼ICF-NW/KF 規格変換ティー
・配管の規格変換用
・ICFニップルの側面にNW規格の配管を設置
・ICFフランジ締結方法：ボルト締め
・ボルト穴：キリ穴タイプ(スルーホール)
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，70，114，152
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・ニップルから直接継手に接続できるタイプも規格化しております
▼その他
・エルボやクロス、アダプタなど各種配管も多彩なサイズでラインアップ
・材質やフランジサイズの変更もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0）相当 RoHS2対応 ○ ICF 152 NW/KF 16 A 152 B 30 C 101.6 C1 21.7 D 97.6 D1 17.5 L1 90 L2 110 -
製品コード ：25390
型式 ：ICF152/NW25EXTE▼ICF-NW/KF 規格変換ティー
・配管の規格変換用
・ICFニップルの側面にNW規格の配管を設置
・ICFフランジ締結方法：ボルト締め
・ボルト穴：キリ穴タイプ(スルーホール)
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，70，114，152
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・ニップルから直接継手に接続できるタイプも規格化しております
▼その他
・エルボやクロス、アダプタなど各種配管も多彩なサイズでラインアップ
・材質やフランジサイズの変更もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0）相当 RoHS2対応 ○ ICF 152 NW/KF 25 A 152 B 40 C 101.6 C1 27.2 D 97.6 D1 23 L1 90 L2 110 -

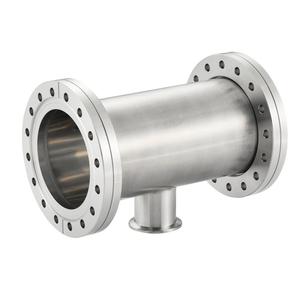

製品コード ：25391
型式 ：ICF152/NW40EXTE▼ICF-NW/KF 規格変換ティー
・配管の規格変換用
・ICFニップルの側面にNW規格の配管を設置
・ICFフランジ締結方法：ボルト締め
・ボルト穴：キリ穴タイプ(スルーホール)
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，70，114，152
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・ニップルから直接継手に接続できるタイプも規格化しております
▼その他
・エルボやクロス、アダプタなど各種配管も多彩なサイズでラインアップ
・材質やフランジサイズの変更もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0）相当 RoHS2対応 ○ ICF 152 NW/KF 40 A 152 B 55 C 101.6 C1 42.7 D 97.6 D1 37.1 L1 90 L2 110 -

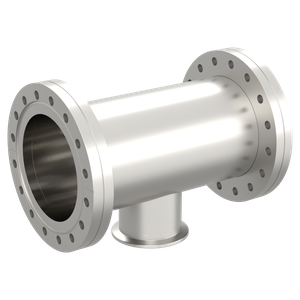

製品コード ：25392
型式 ：ICF152/NW50EXTE▼ICF-NW/KF 規格変換ティー
・配管の規格変換用
・ICFニップルの側面にNW規格の配管を設置
・ICFフランジ締結方法：ボルト締め
・ボルト穴：キリ穴タイプ(スルーホール)
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，70，114，152
・フランジサイズ(NW)：16，25，40，50
・材質：SUS304
・ニップルから直接継手に接続できるタイプも規格化しております
▼その他
・エルボやクロス、アダプタなど各種配管も多彩なサイズでラインアップ
・材質やフランジサイズの変更もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 内面処理 バフ400（Ra1.0）相当 RoHS2対応 ○ ICF 152 NW/KF 50 A 152 B 75 C 101.6 C1 60.5 D 97.6 D1 55 L1 90 L2 110
