真空配管部品 ベローズ 製品一覧 真空配管部品
製品 87件 (21 ～40 件)
- 表示件数
- 表示切替
-
製品コード ：20901
型式 ：VF/VG25FB65▼JIS-VF/VG 成形ベローズ
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・温度 : ～ 250℃
・寿命 : 10,000 回
・フランジサイズ(JIS)：20，25，40，50，65，80，100，125，150
▼以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 フレキ/ベローズ SUS 316L 寿命 10000回 RoHS2対応 ○ VF 25 VG 25 A 90 C 40 D 28 L（長さ） 65 T 8 ベローズ板厚 0.15 作動範囲 59-70 バネ定数(N/mm) 6.9 -
製品コード ：A0046
型式 ：ZVF/VG25FB65▼JIS-VF/VG 成形ベローズ
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・温度 : ～ 250℃
・寿命 : 10,000 回
・フランジサイズ(JIS)：20，25，40，50，65，80，100，125，150
▼以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 フレキ/ベローズ SUS 316L 寿命 10000回 RoHS2対応 ○ VF 25 VG 25 A 90 C 40 D 28 L（長さ） 65 T 8 ベローズ板厚 0.15 作動範囲 59-70 バネ定数(N/mm) 6.9 -
製品コード ：20902
型式 ：VF/VG40FB90▼JIS-VF/VG 成形ベローズ
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・温度 : ～ 250℃
・寿命 : 10,000 回
・フランジサイズ(JIS)：20，25，40，50，65，80，100，125，150
▼以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 フレキ/ベローズ SUS 316L 寿命 10000回 RoHS2対応 ○ VF 40 VG 40 A 105 C 58 D 42.7 L（長さ） 90 T 10 ベローズ板厚 0.15 作動範囲 78-100 バネ定数(N/mm) 4 -
製品コード ：20903
型式 ：VF/VG50FB105▼JIS-VF/VG 成形ベローズ
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・温度 : ～ 250℃
・寿命 : 10,000 回
・フランジサイズ(JIS)：20，25，40，50，65，80，100，125，150
▼以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 フレキ/ベローズ SUS 316L 寿命 10000回 RoHS2対応 ○ VF 50 VG 50 A 120 C 65 D 49.5 L（長さ） 105 T 10 ベローズ板厚 0.15 作動範囲 91-118 バネ定数(N/mm) 3.8
-
製品コード ：20904
型式 ：VF/VG65FB110▼JIS-VF/VG 成形ベローズ
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・温度 : ～ 250℃
・寿命 : 10,000 回
・フランジサイズ(JIS)：20，25，40，50，65，80，100，125，150
▼以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 フレキ/ベローズ SUS 316L 寿命 10000回 RoHS2対応 ○ VF 65 VG 65 A 145 C 80 D 61 L（長さ） 110 T 10 ベローズ板厚 0.15 作動範囲 92-128 バネ定数(N/mm) 2.4 -
製品コード ：20905
型式 ：VF/VG80FB110▼JIS-VF/VG 成形ベローズ
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・温度 : ～ 250℃
・寿命 : 10,000 回
・フランジサイズ(JIS)：20，25，40，50，65，80，100，125，150
▼以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 フレキ/ベローズ SUS 316L 寿命 10000回 RoHS2対応 ○ VF 80 VG 80 A 160 C 95 D 77 L（長さ） 110 T 12 ベローズ板厚 0.15 作動範囲 96-124 バネ定数(N/mm) 5.2 -

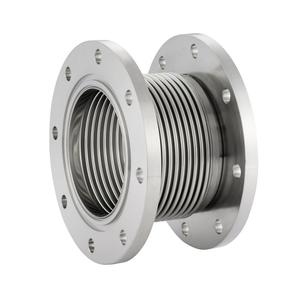

製品コード ：20906
型式 ：VF/VG100FB110▼JIS-VF/VG 成形ベローズ
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・温度 : ～ 250℃
・寿命 : 10,000 回
・フランジサイズ(JIS)：20，25，40，50，65，80，100，125，150
▼以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 フレキ/ベローズ SUS 316L 寿命 10000回 RoHS2対応 ○ VF 100 VG 100 A 185 C 125 D 105.5 L（長さ） 110 T 12 ベローズ板厚 0.15 作動範囲 95-124 バネ定数(N/mm) 6 -
製品コード ：20907
型式 ：VF/VG125FB100▼JIS-VF/VG 成形ベローズ
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・温度 : ～ 250℃
・寿命 : 10,000 回
・フランジサイズ(JIS)：20，25，40，50，65，80，100，125，150
▼以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 フレキ/ベローズ SUS 316L 寿命 10000回 RoHS2対応 ○ VF 125 VG 125 A 210 C 153 D 134 L（長さ） 100 T 12 ベローズ板厚 0.15 作動範囲 88-112 バネ定数(N/mm) 9.8
-
製品コード ：20908
型式 ：VF/VG150FB100▼JIS-VF/VG 成形ベローズ
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・温度 : ～ 250℃
・寿命 : 10,000 回
・フランジサイズ(JIS)：20，25，40，50，65，80，100，125，150
▼以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・ティーやクロスなど各種配管も多彩なサイズでラインアップ
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 フレキ/ベローズ SUS 316L 寿命 10000回 RoHS2対応 ○ VF 150 VG 150 A 235 C 176 D 156.5 L（長さ） 100 T 12 ベローズ板厚 0.15 作動範囲 89-111 バネ定数(N/mm) 11.9 -
製品コード ：24227
型式 ：NW25/16FB53▼規格変換ベローズ
・異径、異種フランジが両端についたベローズです
・ポンプなどの既設ポートから変換継手を使わずに接続可能
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
▼ベローズは以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS304（NWのみSUS316) フレキ/ベローズ SUS 316L 寿命 10000回 ベローズ板厚 0.15 最高温度 450℃ 最低温度 -196℃ RoHS2対応 ○ NW/KF 25 NW/KF 16 L（長さ） 53 作動範囲 66.3～71.7 バネ定数(N/mm) 60.5 -
製品コード ：24228
型式 ：NW40/16FB53▼規格変換ベローズ
・異径、異種フランジが両端についたベローズです
・ポンプなどの既設ポートから変換継手を使わずに接続可能
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
▼ベローズは以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS304（NWのみSUS316) フレキ/ベローズ SUS 316L 寿命 10000回 ベローズ板厚 0.15 最高温度 450℃ 最低温度 -196℃ RoHS2対応 ○ NW/KF 40 NW/KF 16 L（長さ） 53 作動範囲 63.7～66.3 バネ定数(N/mm) 60.5 -
製品コード ：24229
型式 ：NW40/25FB54▼規格変換ベローズ
・異径、異種フランジが両端についたベローズです
・ポンプなどの既設ポートから変換継手を使わずに接続可能
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
▼ベローズは以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS304（NWのみSUS316) フレキ/ベローズ SUS 316L 寿命 10000回 ベローズ板厚 0.15 最高温度 450℃ 最低温度 -196℃ RoHS2対応 ○ NW/KF 40 NW/KF 25 L（長さ） 54 作動範囲 63.3～68.7 バネ定数(N/mm) 47.8
-
製品コード ：24230
型式 ：NW50/25FB55▼規格変換ベローズ
・異径、異種フランジが両端についたベローズです
・ポンプなどの既設ポートから変換継手を使わずに接続可能
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
▼ベローズは以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS304（NWのみSUS316) フレキ/ベローズ SUS 316L 寿命 10000回 ベローズ板厚 0.15 最高温度 450℃ 最低温度 -196℃ RoHS2対応 ○ NW/KF 50 NW/KF 25 L（長さ） 55 作動範囲 62.3～67.7 バネ定数(N/mm) 47.8 -
製品コード ：24231
型式 ：NW50/40FB55▼規格変換ベローズ
・異径、異種フランジが両端についたベローズです
・ポンプなどの既設ポートから変換継手を使わずに接続可能
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
▼ベローズは以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS304（NWのみSUS316) フレキ/ベローズ SUS 316L 寿命 10000回 ベローズ板厚 0.15 最高温度 450℃ 最低温度 -196℃ RoHS2対応 ○ NW/KF 50 NW/KF 40 L（長さ） 55 作動範囲 62.3～67.7 バネ定数(N/mm) 26.2 -
製品コード ：25461
型式 ：ZICF70/34FB65▼規格変換ベローズ
・異径、異種フランジが両端についたベローズです
・ポンプなどの既設ポートから変換継手を使わずに接続可能
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
▼ベローズは以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS304（NWのみSUS316) フレキ/ベローズ SUS 316L 寿命 10000回 ベローズ板厚 0.15 最高温度 450℃ 最低温度 -196℃ RoHS2対応 ○ ICF 70 ICF 34 L（長さ） 65 作動範囲 62.3～67.7 バネ定数(N/mm) 60.5 -
製品コード ：24233
型式 ：ICF114/70FB63▼規格変換ベローズ
・異径、異種フランジが両端についたベローズです
・ポンプなどの既設ポートから変換継手を使わずに接続可能
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
▼ベローズは以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS304（NWのみSUS316) フレキ/ベローズ SUS 316L 寿命 10000回 ベローズ板厚 0.15 最高温度 450℃ 最低温度 -196℃ RoHS2対応 ○ ICF 114 ICF 70 L（長さ） 63 作動範囲 62.2～67.8 バネ定数(N/mm) 26.2
-
製品コード ：24234
型式 ：ICF152/70FB65▼規格変換ベローズ
・異径、異種フランジが両端についたベローズです
・ポンプなどの既設ポートから変換継手を使わずに接続可能
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
▼ベローズは以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS304（NWのみSUS316) フレキ/ベローズ SUS 316L 寿命 10000回 ベローズ板厚 0.15 最高温度 450℃ 最低温度 -196℃ RoHS2対応 ○ ICF 152 ICF 70 L（長さ） 65 作動範囲 61.7～64.3 バネ定数(N/mm) 26.2 -
製品コード ：24235
型式 ：ICF152/114FB69▼規格変換ベローズ
・異径、異種フランジが両端についたベローズです
・ポンプなどの既設ポートから変換継手を使わずに接続可能
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
▼ベローズは以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS304（NWのみSUS316) フレキ/ベローズ SUS 316L 寿命 10000回 ベローズ板厚 0.15 最高温度 450℃ 最低温度 -196℃ RoHS2対応 ○ ICF 152 ICF 114 L（長さ） 69 作動範囲 61.7～64.3 バネ定数(N/mm) 31.8 -
製品コード ：24236
型式 ：ICF34NW16FB63▼規格変換ベローズ
・異径、異種フランジが両端についたベローズです
・ポンプなどの既設ポートから変換継手を使わずに接続可能
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
▼ベローズは以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS304（NWのみSUS316) フレキ/ベローズ SUS 316L 寿命 10000回 ベローズ板厚 0.15 最高温度 450℃ 最低温度 -196℃ RoHS2対応 ○ NW/KF 16 ICF 34 L（長さ） 63 作動範囲 60.2～65.8 バネ定数(N/mm) 60.5 -
製品コード ：24237
型式 ：ICF34NW25FB63▼規格変換ベローズ
・異径、異種フランジが両端についたベローズです
・ポンプなどの既設ポートから変換継手を使わずに接続可能
・配管の長手方向の寸法調整、及び振動吸収用に使用されています
・短手方向には曲げられません
・標準仕様 : 内側 真空、外側 大気
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
▼ベローズは以下のタイプが規格化されています(一覧)
・フランジ：パイプエンド，ICF，NW/KF，JIS-VF，JIS-VG
・材質：SUS，テフロン(NWのみ)
※フレキシブルチューブはこちら
▼その他
・長さ変更や継手、フランジサイズの変更も承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS304（NWのみSUS316) フレキ/ベローズ SUS 316L 寿命 10000回 ベローズ板厚 0.15 最高温度 450℃ 最低温度 -196℃ RoHS2対応 ○ NW/KF 25 ICF 34 L（長さ） 63 作動範囲 59.4～62.6 バネ定数(N/mm) 60.5
