フィードスルー 同軸 SMAタイプ 製品一覧 フィードスルー（電流導入端子、気密端子）
サブカテゴリ 5件 (1 ～5 件)
-
タイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ -
タイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ -
タイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ -
タイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ -
タイプ SMA 接続タイプ 真空側・大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 15 GHz（参考値） 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○
製品 115件 (1 ～20 件)
- 表示件数
- 表示切替
-
製品コード ：11059
型式 ：N16SMR1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ NW/KF 16 A 30 B 6 C 3 D 25 電極数 1 -

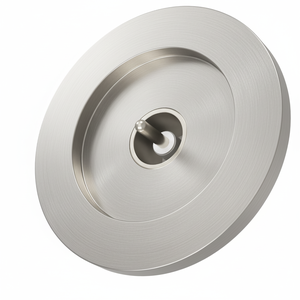

製品コード ：11095
型式 ：N25SMR1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ NW/KF 25 A 40 B 6 C 3 D 25 電極数 1 -
製品コード ：11187
型式 ：N40SMR1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ NW/KF 40 A 55 B 6 C 3 D 25 電極数 1 -

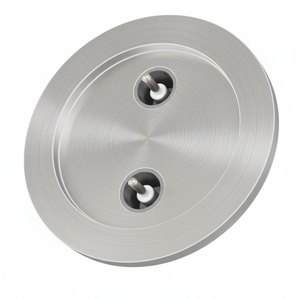

製品コード ：11188
型式 ：N40SMR2Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ NW/KF 40 A 55 B 6 C 3 D 25 P.C.D 24 電極数 2
-

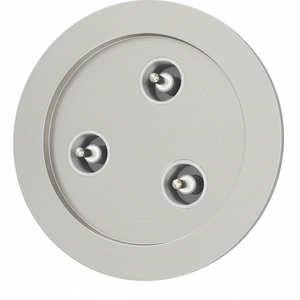

製品コード ：11189
型式 ：N40SMR3Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ NW/KF 40 A 55 B 6 C 3 D 25 P.C.D 24 電極数 3 -
製品コード ：11190
型式 ：N40SMR4Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ NW/KF 40 A 55 B 6 C 3 D 25 P.C.D 24 電極数 4 -
製品コード ：10196
型式 ：C34SMR1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ ICF 34 A 34 B 7.5 C 3.5 D 24.5 電極数 1 -
製品コード ：10734
型式 ：C70SMR1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 3.5 D 24.5 電極数 1
-
製品コード ：10735
型式 ：C70SMR2Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 3.5 D 24.5 P.C.D 24 電極数 2 -
製品コード ：10736
型式 ：C70SMR3Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 3.5 D 24.5 P.C.D 24 電極数 3 -
製品コード ：10737
型式 ：C70SMR4Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 3.5 D 24.5 P.C.D 24 電極数 4 -
製品コード ：11720
型式 ：F20SMR1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VF 20 A 80 B 8 C 5.5 D 22.5 電極数 1
-
製品コード ：12867
型式 ：F20SMR2Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VF 20 A 80 B 8 C 5.5 D 22.5 P.C.D 20 電極数 2 -
製品コード ：11721
型式 ：F25SMR1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VF 25 A 90 B 8 C 5.5 D 22.5 電極数 1 -
製品コード ：11722
型式 ：F25SMR2Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VF 25 A 90 B 8 C 5.5 D 22.5 P.C.D 24 電極数 2 -
製品コード ：12868
型式 ：F25SMR3Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VF 25 A 90 B 8 C 5.5 D 22.5 P.C.D 24 電極数 3
-
製品コード ：12869
型式 ：F25SMR4Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VF 25 A 90 B 8 C 5.5 D 22.5 P.C.D 24 電極数 4 -
製品コード ：11723
型式 ：F40SMR1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VF 40 A 105 B 10 C 5.5 D 22.5 電極数 1 -
製品コード ：11724
型式 ：F40SMR2Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VF 40 A 105 B 10 C 5.5 D 22.5 P.C.D 24 電極数 2 -
製品コード ：11725
型式 ：F40SMR3Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VF 40 A 105 B 10 C 5.5 D 22.5 P.C.D 24 電極数 3
