フィードスルー 同軸 SMAタイプ 製品一覧 フィードスルー（電流導入端子、気密端子）
製品 115件 (21 ～40 件)
- 表示件数
- 表示切替
-

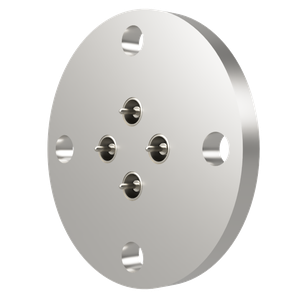

製品コード ：10860
型式 ：F40SMR4Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VF 40 A 105 B 10 C 5.5 D 22.5 P.C.D 24 電極数 4 -
製品コード ：11726
型式 ：G20SMR1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VG 20 A 80 B 8 C 5.5 D 22.5 電極数 1 -
製品コード ：12871
型式 ：G20SMR2Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VG 20 A 80 B 8 C 5.5 D 22.5 P.C.D 20 電極数 2 -
製品コード ：11727
型式 ：G25SMR1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VG 25 A 90 B 8 C 5.5 D 22.5 電極数 1
-
製品コード ：11728
型式 ：G25SMR2Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VG 25 A 90 B 8 C 5.5 D 22.5 P.C.D 24 電極数 2 -
製品コード ：12872
型式 ：G25SMR3Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VG 25 A 90 B 8 C 5.5 D 22.5 P.C.D 24 電極数 3 -
製品コード ：12873
型式 ：G25SMR4Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VG 25 A 90 B 8 C 5.5 D 22.5 P.C.D 24 電極数 4 -
製品コード ：11729
型式 ：G40SMR1Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VG 40 A 105 B 10 C 5.5 D 22.5 電極数 1
-
製品コード ：11730
型式 ：G40SMR2Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VG 40 A 105 B 10 C 5.5 D 22.5 P.C.D 24 電極数 2 -
製品コード ：11731
型式 ：G40SMR3Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VG 40 A 105 B 10 C 5.5 D 22.5 P.C.D 24 電極数 3 -
製品コード ：11013
型式 ：G40SMR4Subminiature Type-A
▼フィードスルー 同軸SMAグランドシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・フローティングシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ VG 40 A 105 B 10 C 5.5 D 22.5 P.C.D 24 電極数 4 -
製品コード ：11060
型式 ：N16SMRF1Subminiature Type-A
▼フィードスルー 同軸SMAフローティングシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ NW/KF 16 A 30 B 6 C 8.5 D 19.5 電極数 1
-
製品コード ：10438
型式 ：N25SMRF1Subminiature Type-A
▼フィードスルー 同軸SMAフローティングシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ NW/KF 25 A 40 B 6 C 8.5 D 19.5 電極数 1 -
製品コード ：11191
型式 ：N40SMRF1Subminiature Type-A
▼フィードスルー 同軸SMAフローティングシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ NW/KF 40 A 55 B 6 C 8.5 D 19.5 電極数 1 -
製品コード ：11192
型式 ：N40SMRF2Subminiature Type-A
▼フィードスルー 同軸SMAフローティングシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ NW/KF 40 A 55 B 6 C 8.5 D 19.5 P.C.D 20 電極数 2 -
製品コード ：12000
型式 ：N40SMRF3Subminiature Type-A
▼フィードスルー 同軸SMAフローティングシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ NW/KF 40 A 55 B 6 C 8.5 D 19.5 P.C.D 21 電極数 3
-
製品コード ：18600
型式 ：N50SMRF4Subminiature Type-A
▼フィードスルー 同軸SMAフローティングシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ NW/KF 50 A 75 B 6 C 8.5 D 19.5 P.C.D 28 電極数 4 -
製品コード ：10636
型式 ：C34SMRF1Subminiature Type-A
▼フィードスルー 同軸SMAフローティングシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ ICF 34 A 34 B 7.5 C 9 D 19 電極数 1 -
製品コード ：10738
型式 ：C70SMRF1Subminiature Type-A
▼フィードスルー 同軸SMAフローティングシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 9 D 19 電極数 1 -
製品コード ：10739
型式 ：C70SMRF2Subminiature Type-A
▼フィードスルー 同軸SMAフローティングシールド 片側プラグ嵌合
・1kV 3A対応
・50Ω伝送用
・グランドと絶縁されたフローティングシールド
・真空側は電極、大気側のみSMAコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・グランドシールド片側プラグ嵌合
・グランドシールド両側プラグ嵌合
・フローティングシールド両側プラグ嵌合
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからタイプ SMA 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 フローティングシールド インピーダンス 50 Ω 周波数 6500 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 1 kV 電流/1本 3 A RoHS2対応 ○ ICF 70 A 70 B 12.7 C 9 D 19 P.C.D 20 電極数 2
