▼手動ベローズバルブ アングルタイプ
・大気と真空を隔離するためのバルブです
・ベローズシール方式を採用しているため、高い気密保持が可能
・流れ方向は任意にご使用いただけます
※流量調整不可、開閉のみの調整となります
▼手動式
・フランジ:ICF,NW/KF
・形状:L型
・ストレート型のバルブもご用意しております
※故障の原因となりますので開けすぎ、締めすぎにご注意ください
▼圧空操作式
・フランジ:NW/KF
・開閉:エア供給時=オープン、ばね=クローズ
・空圧:NW25=0.4MPa、NW40,50=0.3MPa
※4-6.5kgf/cm2(0.65MPa程度)のボンベが使用可能です
※エア導入用のソレノイドバルブはお客様の方でご用意ください
▼その他
・ボールバルブやバタフライバルブもご用意しております
・真空破壊用のリークポートもございます
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
主要材質 | SUS304(L型)、SUS304L(Y,Z型) |
---|---|
フレキ/ベローズ | AM-350 |
リークレート(ボンネット部) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
リークレート(シートリーク) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
RoHS2対応 | ○ |
NW/KF | 40 |
A | 130 |
L(長さ) | 112 |
分類 | 圧空(複作動) |
形状 | Y型 |
ボンネットシール | バイトン® |
最高温度 | 100℃ |
▼手動ベローズバルブ アングルタイプ
・大気と真空を隔離するためのバルブです
・ベローズシール方式を採用しているため、高い気密保持が可能
・流れ方向は任意にご使用いただけます
※流量調整不可、開閉のみの調整となります
▼手動式
・フランジ:ICF,NW/KF
・形状:L型
・ストレート型のバルブもご用意しております
※故障の原因となりますので開けすぎ、締めすぎにご注意ください
▼圧空操作式
・フランジ:NW/KF
・開閉:エア供給時=オープン、ばね=クローズ
・空圧:NW25=0.4MPa、NW40,50=0.3MPa
※4-6.5kgf/cm2(0.65MPa程度)のボンベが使用可能です
※エア導入用のソレノイドバルブはお客様の方でご用意ください
▼その他
・ボールバルブやバタフライバルブもご用意しております
・真空破壊用のリークポートもございます
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
主要材質 | SUS304(L型)、SUS304L(Y,Z型) |
---|---|
フレキ/ベローズ | AM-350 |
リークレート(ボンネット部) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
リークレート(シートリーク) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
RoHS2対応 | ○ |
NW/KF | 50 |
A | 160 |
L(長さ) | 134 |
分類 | 圧空(複作動) |
形状 | Y型 |
ボンネットシール | バイトン® |
最高温度 | 100℃ |
▼手動ベローズバルブ アングルタイプ
・大気と真空を隔離するためのバルブです
・ベローズシール方式を採用しているため、高い気密保持が可能
・流れ方向は任意にご使用いただけます
※流量調整不可、開閉のみの調整となります
▼手動式
・フランジ:ICF,NW/KF
・形状:L型
・ストレート型のバルブもご用意しております
※故障の原因となりますので開けすぎ、締めすぎにご注意ください
▼圧空操作式
・フランジ:NW/KF
・開閉:エア供給時=オープン、ばね=クローズ
・空圧:NW25=0.4MPa、NW40,50=0.3MPa
※4-6.5kgf/cm2(0.65MPa程度)のボンベが使用可能です
※エア導入用のソレノイドバルブはお客様の方でご用意ください
▼その他
・ボールバルブやバタフライバルブもご用意しております
・真空破壊用のリークポートもございます
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
主要材質 | SUS304(L型)、SUS304L(Y,Z型) |
---|---|
フレキ/ベローズ | AM-350 |
リークレート(ボンネット部) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
リークレート(シートリーク) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
RoHS2対応 | ○ |
ICF | 34 |
A | 119 |
D | 60 |
E | 70 |
L(長さ) | 100~110 |
分類 | 手動 |
形状 | Y型 |
ボンネットシール | 無酸素銅 |
最高温度 | 200℃ |
▼手動ベローズバルブ アングルタイプ
・大気と真空を隔離するためのバルブです
・ベローズシール方式を採用しているため、高い気密保持が可能
・流れ方向は任意にご使用いただけます
※流量調整不可、開閉のみの調整となります
▼手動式
・フランジ:ICF,NW/KF
・形状:L型
・ストレート型のバルブもご用意しております
※故障の原因となりますので開けすぎ、締めすぎにご注意ください
▼圧空操作式
・フランジ:NW/KF
・開閉:エア供給時=オープン、ばね=クローズ
・空圧:NW25=0.4MPa、NW40,50=0.3MPa
※4-6.5kgf/cm2(0.65MPa程度)のボンベが使用可能です
※エア導入用のソレノイドバルブはお客様の方でご用意ください
▼その他
・ボールバルブやバタフライバルブもご用意しております
・真空破壊用のリークポートもございます
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
主要材質 | SUS304(L型)、SUS304L(Y,Z型) |
---|---|
フレキ/ベローズ | AM-350 |
リークレート(ボンネット部) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
リークレート(シートリーク) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
RoHS2対応 | ○ |
ICF | 70 |
A | 133 |
D | 60 |
E | 86 |
L(長さ) | 117~134 |
分類 | 手動 |
形状 | Y型 |
ボンネットシール | 無酸素銅 |
最高温度 | 200℃ |
▼手動ベローズバルブ アングルタイプ
・大気と真空を隔離するためのバルブです
・ベローズシール方式を採用しているため、高い気密保持が可能
・流れ方向は任意にご使用いただけます
※流量調整不可、開閉のみの調整となります
▼手動式
・フランジ:ICF,NW/KF
・形状:L型
・ストレート型のバルブもご用意しております
※故障の原因となりますので開けすぎ、締めすぎにご注意ください
▼圧空操作式
・フランジ:NW/KF
・開閉:エア供給時=オープン、ばね=クローズ
・空圧:NW25=0.4MPa、NW40,50=0.3MPa
※4-6.5kgf/cm2(0.65MPa程度)のボンベが使用可能です
※エア導入用のソレノイドバルブはお客様の方でご用意ください
▼その他
・ボールバルブやバタフライバルブもご用意しております
・真空破壊用のリークポートもございます
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
主要材質 | SUS304(L型)、SUS304L(Y,Z型) |
---|---|
フレキ/ベローズ | AM-350 |
リークレート(ボンネット部) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
リークレート(シートリーク) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
RoHS2対応 | ○ |
NW/KF | 16 |
A | 54.6 |
B | 28.5 |
C | 47.4 |
D | 60 |
E | 60.6 |
L(長さ) | 132~146 |
分類 | 手動 |
形状 | Z型 |
ボンネットシール | バイトン® |
最高温度 | 200℃ |
▼手動ベローズバルブ アングルタイプ
・大気と真空を隔離するためのバルブです
・ベローズシール方式を採用しているため、高い気密保持が可能
・流れ方向は任意にご使用いただけます
※流量調整不可、開閉のみの調整となります
▼手動式
・フランジ:ICF,NW/KF
・形状:L型
・ストレート型のバルブもご用意しております
※故障の原因となりますので開けすぎ、締めすぎにご注意ください
▼圧空操作式
・フランジ:NW/KF
・開閉:エア供給時=オープン、ばね=クローズ
・空圧:NW25=0.4MPa、NW40,50=0.3MPa
※4-6.5kgf/cm2(0.65MPa程度)のボンベが使用可能です
※エア導入用のソレノイドバルブはお客様の方でご用意ください
▼その他
・ボールバルブやバタフライバルブもご用意しております
・真空破壊用のリークポートもございます
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
主要材質 | SUS304(L型)、SUS304L(Y,Z型) |
---|---|
フレキ/ベローズ | AM-350 |
リークレート(ボンネット部) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
リークレート(シートリーク) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
RoHS2対応 | ○ |
NW/KF | 25 |
A | 51.6 |
B | 34.8 |
C | 53.7 |
D | 60 |
E | 60.6 |
L(長さ) | 134~148 |
分類 | 手動 |
形状 | Z型 |
ボンネットシール | バイトン® |
最高温度 | 200℃ |
▼手動ベローズバルブ アングルタイプ
・大気と真空を隔離するためのバルブです
・ベローズシール方式を採用しているため、高い気密保持が可能
・流れ方向は任意にご使用いただけます
※流量調整不可、開閉のみの調整となります
▼手動式
・フランジ:ICF,NW/KF
・形状:L型
・ストレート型のバルブもご用意しております
※故障の原因となりますので開けすぎ、締めすぎにご注意ください
▼圧空操作式
・フランジ:NW/KF
・開閉:エア供給時=オープン、ばね=クローズ
・空圧:NW25=0.4MPa、NW40,50=0.3MPa
※4-6.5kgf/cm2(0.65MPa程度)のボンベが使用可能です
※エア導入用のソレノイドバルブはお客様の方でご用意ください
▼その他
・ボールバルブやバタフライバルブもご用意しております
・真空破壊用のリークポートもございます
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
主要材質 | SUS304(L型)、SUS304L(Y,Z型) |
---|---|
フレキ/ベローズ | AM-350 |
リークレート(ボンネット部) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
リークレート(シートリーク) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
RoHS2対応 | ○ |
NW/KF | 40 |
A | 61 |
B | 47.8 |
C | 73.6 |
D | 60 |
E | 76.5 |
L(長さ) | 164~189 |
分類 | 手動 |
形状 | Z型 |
ボンネットシール | バイトン® |
最高温度 | 200℃ |
▼手動ベローズバルブ アングルタイプ
・大気と真空を隔離するためのバルブです
・ベローズシール方式を採用しているため、高い気密保持が可能
・流れ方向は任意にご使用いただけます
※流量調整不可、開閉のみの調整となります
▼手動式
・フランジ:ICF,NW/KF
・形状:L型
・ストレート型のバルブもご用意しております
※故障の原因となりますので開けすぎ、締めすぎにご注意ください
▼圧空操作式
・フランジ:NW/KF
・開閉:エア供給時=オープン、ばね=クローズ
・空圧:NW25=0.4MPa、NW40,50=0.3MPa
※4-6.5kgf/cm2(0.65MPa程度)のボンベが使用可能です
※エア導入用のソレノイドバルブはお客様の方でご用意ください
▼その他
・ボールバルブやバタフライバルブもご用意しております
・真空破壊用のリークポートもございます
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
主要材質 | SUS304(L型)、SUS304L(Y,Z型) |
---|---|
フレキ/ベローズ | AM-350 |
リークレート(ボンネット部) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
リークレート(シートリーク) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
RoHS2対応 | ○ |
NW/KF | 50 |
A | 86.4 |
B | 66.6 |
C | 104.7 |
D | 60 |
E | 84.6 |
L(長さ) | 209~243 |
分類 | 手動 |
形状 | Z型 |
ボンネットシール | バイトン® |
最高温度 | 200℃ |
▼手動ベローズバルブ アングルタイプ
・大気と真空を隔離するためのバルブです
・ベローズシール方式を採用しているため、高い気密保持が可能
・流れ方向は任意にご使用いただけます
※流量調整不可、開閉のみの調整となります
▼手動式
・フランジ:ICF,NW/KF
・形状:L型
・ストレート型のバルブもご用意しております
※故障の原因となりますので開けすぎ、締めすぎにご注意ください
▼圧空操作式
・フランジ:NW/KF
・開閉:エア供給時=オープン、ばね=クローズ
・空圧:NW25=0.4MPa、NW40,50=0.3MPa
※4-6.5kgf/cm2(0.65MPa程度)のボンベが使用可能です
※エア導入用のソレノイドバルブはお客様の方でご用意ください
▼その他
・ボールバルブやバタフライバルブもご用意しております
・真空破壊用のリークポートもございます
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
主要材質 | SUS304(L型)、SUS304L(Y,Z型) |
---|---|
フレキ/ベローズ | AM-350 |
リークレート(ボンネット部) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
リークレート(シートリーク) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
RoHS2対応 | ○ |
ICF | 34 |
A | 55.2 |
B | 28.5 |
C | 47 |
D | 60 |
E | 60.6 |
L(長さ) | 132~146 |
分類 | 手動 |
形状 | Z型 |
ボンネットシール | バイトン® |
最高温度 | 200℃ |
▼手動ベローズバルブ アングルタイプ
・大気と真空を隔離するためのバルブです
・ベローズシール方式を採用しているため、高い気密保持が可能
・流れ方向は任意にご使用いただけます
※流量調整不可、開閉のみの調整となります
▼手動式
・フランジ:ICF,NW/KF
・形状:L型
・ストレート型のバルブもご用意しております
※故障の原因となりますので開けすぎ、締めすぎにご注意ください
▼圧空操作式
・フランジ:NW/KF
・開閉:エア供給時=オープン、ばね=クローズ
・空圧:NW25=0.4MPa、NW40,50=0.3MPa
※4-6.5kgf/cm2(0.65MPa程度)のボンベが使用可能です
※エア導入用のソレノイドバルブはお客様の方でご用意ください
▼その他
・ボールバルブやバタフライバルブもご用意しております
・真空破壊用のリークポートもございます
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
主要材質 | SUS304(L型)、SUS304L(Y,Z型) |
---|---|
フレキ/ベローズ | AM-350 |
リークレート(ボンネット部) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
リークレート(シートリーク) | <1.0x10<sup>-10</sup>Pa・㎥/sec |
RoHS2対応 | ○ |
ICF | 70 |
A | 62.5 |
B | 47.8 |
C | 73.6 |
D | 60 |
E | 76.5 |
L(長さ) | 164~189 |
分類 | 手動 |
形状 | Z型 |
ボンネットシール | バイトン® |
最高温度 | 200℃ |

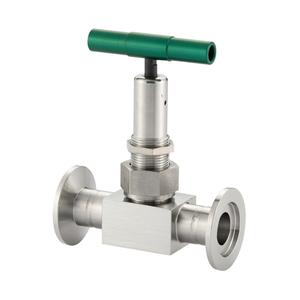

▼手動ストレートバルブ
・大気と真空を隔離するためのバルブです
・流れ方向は本体側面矢印を確認ください
・レバーは全開時に最大長となります
・フランジ:NW/KF,ICF
※流量調整不可、開閉のみの調整となります
▼以下のタイプが規格化されています(一覧)
・フランジ:ICF,NW/KF
・L型,ストレート型,圧空式(NWのみ)
・真空破壊用のリークポートもございます
▼その他
・ボールバルブやバタフライバルブもご用意しております
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304 |
---|---|
ボディ | SUS 316 |
フレキ/ベローズ | SUS 321 |
ハンドル | アルミ 2024-T4 |
最高温度 | 150℃ |
使用可能圧力 | 大気圧~10<sup>-6</sup> Pa |
リークレート | <1.3x10<sup>-7</sup>Pa・㎥/sec |
RoHS2対応 | ○ |
NW/KF | 16 |
A | 30 |
L(長さ) | 106~109 |
L1 | 84 |
▼手動ストレートバルブ
・大気と真空を隔離するためのバルブです
・流れ方向は本体側面矢印を確認ください
・レバーは全開時に最大長となります
・フランジ:NW/KF,ICF
※流量調整不可、開閉のみの調整となります
▼以下のタイプが規格化されています(一覧)
・フランジ:ICF,NW/KF
・L型,ストレート型,圧空式(NWのみ)
・真空破壊用のリークポートもございます
▼その他
・ボールバルブやバタフライバルブもご用意しております
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304 |
---|---|
ボディ | SUS 316 |
フレキ/ベローズ | SUS 321 |
ハンドル | アルミ 2024-T4 |
最高温度 | 150℃ |
使用可能圧力 | 大気圧~10<sup>-6</sup> Pa |
リークレート | <1.3x10<sup>-7</sup>Pa・㎥/sec |
RoHS2対応 | ○ |
NW/KF | 25 |
A | 40 |
L(長さ) | 111~114 |
L1 | 84 |
▼手動ストレートバルブ
・大気と真空を隔離するためのバルブです
・流れ方向は本体側面矢印を確認ください
・レバーは全開時に最大長となります
・フランジ:NW/KF,ICF
※流量調整不可、開閉のみの調整となります
▼以下のタイプが規格化されています(一覧)
・フランジ:ICF,NW/KF
・L型,ストレート型,圧空式(NWのみ)
・真空破壊用のリークポートもございます
▼その他
・ボールバルブやバタフライバルブもご用意しております
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから
フランジ材質 | SUS 304 |
---|---|
ボディ | SUS 316 |
フレキ/ベローズ | SUS 321 |
ハンドル | アルミ 2024-T4 |
最高温度 | 150℃ |
使用可能圧力 | 大気圧~10<sup>-6</sup> Pa |
リークレート | <1.3x10<sup>-7</sup>Pa・㎥/sec |
RoHS2対応 | ○ |
ICF | 34 |
A | 34 |
L(長さ) | 108~111 |
L1 | 102 |
▼バリアブルリークバルブ
・導入ガス流量の調節用
・オールメタル製(ベーキング450℃まで)
・超高真空対応(大気~10⁻⁸Pa 程度)
・用途:スパッタ装置や実験装置など
▼仕様
・ガスOUTLET:ICF70ポート
・ガスINLET:ICF34ポート
・調節可能最小リーク量:6.7x10E-9Pa・sec以下
※Heガス導入、1次側ゲージ圧力0.2Mpa時
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
使用可能圧力 | 大気圧~10<sup>-8</sup> Pa |
---|---|
調整可能最小リーク量※1 | <6.7x10<sup>-9</sup>Pa・㎥/sec |
バルブ全閉時リーク量 | <6.7x10<sup>-11</sup>Pa・㎥/sec |
最高温度 | 450℃ |
ボディ | SUS 304 |
シール/ガスケット材質 | WC系超硬合金/Cu合金 |
ICF | 70 |
ガスINLET側 | Φ8 |
▼バタフライバルブ(APC)
・NOVASEN社製
・自動制御のバタフライコントロールバルブ
・APC:Automatic Pressure Control
▼用途
・装置内の圧力・流量調整
▼特徴
・大手バルブメーカーと比較しても遜色のない性能
・1-1.5ヶ月程度と短納期、かつ安価にご提供
・製品保証期間は1年
・アフターサービスも対応しております
・CE認証取得済み
▼サイズ・仕様
・ボディ材質はアルミ、SUS304、SUS316Lから選択可能
・サイズはDN25-320までを標準規格化
・フランジ規格はNW/KFフランジ、ISO-Fフランジを標準規格化
・ISO-Fフランジはキリ穴仕様
・上記以外のサイズ、フランジ規格も対応可能
・DN25-50まではNW/KFフランジ、DN63以上はISO-Fフランジをご利用いただいております
※初回サービスまでサイクルについて:シーリングタイプは20万回保証。
▼その他
・Oリングを取り付けたシーリングタイプもご用意しております
・詳細な仕様については製品カタログをご覧ください
※CC LINK及びProfibusは現在取り扱っておりません。
・手動バタフライバルブも取り扱いがございます。
使用可能圧力 | 0.12MPa ~10<sup>-6</sup> Pa |
---|---|
リークレート | <1x10<sup>-7</sup>Pa・ℓ/sec |
最低温度 | 10℃ |
最高温度 | 150℃ |
初回サービスまでサイクル | 2,000,000 (常温、クリーン環境使用時) |
入力電力 電圧 | 24 VDC (±10%) @0.5V pk-pk max. |
入力電力 電力 | 80 W max. (最大負荷時) PFO4は除く |
NW/KF | 50 |
DN(内径) | 50 |
タイプ | バルブ部Viton®付属 |
ボディ | SUS 304 |
インターフェイス | Logic |
パワーオプション | SPS |
センサー数 | 1 |
▼バタフライバルブ(APC)
・NOVASEN社製
・自動制御のバタフライコントロールバルブ
・APC:Automatic Pressure Control
▼用途
・装置内の圧力・流量調整
▼特徴
・大手バルブメーカーと比較しても遜色のない性能
・1-1.5ヶ月程度と短納期、かつ安価にご提供
・製品保証期間は1年
・アフターサービスも対応しております
・CE認証取得済み
▼サイズ・仕様
・ボディ材質はアルミ、SUS304、SUS316Lから選択可能
・サイズはDN25-320までを標準規格化
・フランジ規格はNW/KFフランジ、ISO-Fフランジを標準規格化
・ISO-Fフランジはキリ穴仕様
・上記以外のサイズ、フランジ規格も対応可能
・DN25-50まではNW/KFフランジ、DN63以上はISO-Fフランジをご利用いただいております
※初回サービスまでサイクルについて:シーリングタイプは20万回保証。
▼その他
・Oリングを取り付けたシーリングタイプもご用意しております
・詳細な仕様については製品カタログをご覧ください
※CC LINK及びProfibusは現在取り扱っておりません。
・手動バタフライバルブも取り扱いがございます。
使用可能圧力 | 0.12MPa ~10<sup>-6</sup> Pa |
---|---|
リークレート | <1x10<sup>-7</sup>Pa・ℓ/sec |
最低温度 | 10℃ |
最高温度 | 150℃ |
初回サービスまでサイクル | 2,000,000 (常温、クリーン環境使用時) |
入力電力 電圧 | 24 VDC (±10%) @0.5V pk-pk max. |
入力電力 電力 | 80 W max. (最大負荷時) PFO4は除く |
ISO-F | 100 |
DN(内径) | 100 |
タイプ | バルブ部Viton®付属 |
ボディ | アルミ |
インターフェイス | RS232+Analog Output |
パワーオプション | Basic |
センサー数 | 2 |
▼バタフライバルブ(APC)
・NOVASEN社製
・自動制御のバタフライコントロールバルブ
・APC:Automatic Pressure Control
▼用途
・装置内の圧力・流量調整
▼特徴
・大手バルブメーカーと比較しても遜色のない性能
・1-1.5ヶ月程度と短納期、かつ安価にご提供
・製品保証期間は1年
・アフターサービスも対応しております
・CE認証取得済み
▼サイズ・仕様
・ボディ材質はアルミ、SUS304、SUS316Lから選択可能
・サイズはDN25-320までを標準規格化
・フランジ規格はNW/KFフランジ、ISO-Fフランジを標準規格化
・ISO-Fフランジはキリ穴仕様
・上記以外のサイズ、フランジ規格も対応可能
・DN25-50まではNW/KFフランジ、DN63以上はISO-Fフランジをご利用いただいております
※初回サービスまでサイクルについて:シーリングタイプは20万回保証。
▼その他
・Oリングを取り付けたシーリングタイプもご用意しております
・詳細な仕様については製品カタログをご覧ください
※CC LINK及びProfibusは現在取り扱っておりません。
・手動バタフライバルブも取り扱いがございます。
使用可能圧力 | 0.12MPa ~10<sup>-6</sup> Pa |
---|---|
リークレート | <1x10<sup>-7</sup>Pa・ℓ/sec |
最低温度 | 10℃ |
最高温度 | 150℃ |
初回サービスまでサイクル | 2,000,000 (常温、クリーン環境使用時) |
入力電力 電圧 | 24 VDC (±10%) @0.5V pk-pk max. |
入力電力 電力 | 80 W max. (最大負荷時) PFO4は除く |
NW/KF | 40 |
DN(内径) | 40 |
タイプ | バルブ部Viton®なし |
ボディ | SUS 304 |
インターフェイス | RS232+Analog Output |
パワーオプション | SPS |
センサー数 | 2 |
▼バタフライバルブ(APC)
・NOVASEN社製
・自動制御のバタフライコントロールバルブ
・APC:Automatic Pressure Control
▼用途
・装置内の圧力・流量調整
▼特徴
・大手バルブメーカーと比較しても遜色のない性能
・1-1.5ヶ月程度と短納期、かつ安価にご提供
・製品保証期間は1年
・アフターサービスも対応しております
・CE認証取得済み
▼サイズ・仕様
・ボディ材質はアルミ、SUS304、SUS316Lから選択可能
・サイズはDN25-320までを標準規格化
・フランジ規格はNW/KFフランジ、ISO-Fフランジを標準規格化
・ISO-Fフランジはキリ穴仕様
・上記以外のサイズ、フランジ規格も対応可能
・DN25-50まではNW/KFフランジ、DN63以上はISO-Fフランジをご利用いただいております
※初回サービスまでサイクルについて:シーリングタイプは20万回保証。
▼その他
・Oリングを取り付けたシーリングタイプもご用意しております
・詳細な仕様については製品カタログをご覧ください
※CC LINK及びProfibusは現在取り扱っておりません。
・手動バタフライバルブも取り扱いがございます。
使用可能圧力 | 0.12MPa ~10<sup>-6</sup> Pa |
---|---|
リークレート | <1x10<sup>-7</sup>Pa・ℓ/sec |
最低温度 | 10℃ |
最高温度 | 150℃ |
初回サービスまでサイクル | 2,000,000 (常温、クリーン環境使用時) |
入力電力 電圧 | 24 VDC (±10%) @0.5V pk-pk max. |
入力電力 電力 | 80 W max. (最大負荷時) PFO4は除く |
ISO-F | 100 |
DN(内径) | 100 |
タイプ | バルブ部Viton®なし |
ボディ | SUS 304 |
インターフェイス | RS485 |
パワーオプション | Basic |
センサー数 | 1 |
