真空配管部品 フランジ（NW / KF規格） 製品一覧 真空配管部品
製品 108件 (61 ～80 件)
- 表示件数
- 表示切替
-
製品コード ：24758
型式 ：NW40B3/4▼NW/KF 穴あきフランジ(インチ)
・加工用穴あきフランジ
・大きい径にはパイプを固定しやすい段付き
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています
・フランジサイズ(NW)：10，16，25，40，50
・穴径(インチ)：2，1.5，1，3/4，1/2，3/8，1/4，1/8
・材質：SUS304
・封止、加工に便利なブランクフランジもご用意しております
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 RoHS2対応 ○ NW/KF 40 有効内径 3/4インチ A 55 B 41.2 C 16.5 D 19.3 E 5.1 -
製品コード ：24759
型式 ：NW40B1/1▼NW/KF 穴あきフランジ(インチ)
・加工用穴あきフランジ
・大きい径にはパイプを固定しやすい段付き
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています
・フランジサイズ(NW)：10，16，25，40，50
・穴径(インチ)：2，1.5，1，3/4，1/2，3/8，1/4，1/8
・材質：SUS304
・封止、加工に便利なブランクフランジもご用意しております
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 RoHS2対応 ○ NW/KF 40 有効内径 1/1インチ A 55 B 41.2 C 22.88 D 25.65 E 5.1 -
製品コード ：24760
型式 ：NW40B1.5▼NW/KF 穴あきフランジ(インチ)
・加工用穴あきフランジ
・大きい径にはパイプを固定しやすい段付き
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています
・フランジサイズ(NW)：10，16，25，40，50
・穴径(インチ)：2，1.5，1，3/4，1/2，3/8，1/4，1/8
・材質：SUS304
・封止、加工に便利なブランクフランジもご用意しております
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 RoHS2対応 ○ NW/KF 40 有効内径 1-1/2インチ A 55 B 41.2 C 35.58 D 38.35 E 5.1 -
製品コード ：24761
型式 ：NW50B1/4▼NW/KF 穴あきフランジ(インチ)
・加工用穴あきフランジ
・大きい径にはパイプを固定しやすい段付き
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています
・フランジサイズ(NW)：10，16，25，40，50
・穴径(インチ)：2，1.5，1，3/4，1/2，3/8，1/4，1/8
・材質：SUS304
・封止、加工に便利なブランクフランジもご用意しております
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 RoHS2対応 ○ NW/KF 50 有効内径 1/4インチ A 75 B 52.2 C - D 6.5 E 5.1
-
製品コード ：24762
型式 ：NW50B3/8▼NW/KF 穴あきフランジ(インチ)
・加工用穴あきフランジ
・大きい径にはパイプを固定しやすい段付き
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています
・フランジサイズ(NW)：10，16，25，40，50
・穴径(インチ)：2，1.5，1，3/4，1/2，3/8，1/4，1/8
・材質：SUS304
・封止、加工に便利なブランクフランジもご用意しております
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 RoHS2対応 ○ NW/KF 50 有効内径 3/8インチ A 75 B 52.2 C - D 9.65 E 5.1 -
製品コード ：24763
型式 ：NW50B1/2▼NW/KF 穴あきフランジ(インチ)
・加工用穴あきフランジ
・大きい径にはパイプを固定しやすい段付き
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています
・フランジサイズ(NW)：10，16，25，40，50
・穴径(インチ)：2，1.5，1，3/4，1/2，3/8，1/4，1/8
・材質：SUS304
・封止、加工に便利なブランクフランジもご用意しております
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 RoHS2対応 ○ NW/KF 50 有効内径 1/2インチ A 75 B 52.2 C 10.16 D 12.95 E 5.1 -
製品コード ：24764
型式 ：NW50B3/4▼NW/KF 穴あきフランジ(インチ)
・加工用穴あきフランジ
・大きい径にはパイプを固定しやすい段付き
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています
・フランジサイズ(NW)：10，16，25，40，50
・穴径(インチ)：2，1.5，1，3/4，1/2，3/8，1/4，1/8
・材質：SUS304
・封止、加工に便利なブランクフランジもご用意しております
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 RoHS2対応 ○ NW/KF 50 有効内径 3/4インチ A 75 B 52.2 C 16.5 D 19.3 E 5.1 -
製品コード ：24765
型式 ：NW50B1/1▼NW/KF 穴あきフランジ(インチ)
・加工用穴あきフランジ
・大きい径にはパイプを固定しやすい段付き
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています
・フランジサイズ(NW)：10，16，25，40，50
・穴径(インチ)：2，1.5，1，3/4，1/2，3/8，1/4，1/8
・材質：SUS304
・封止、加工に便利なブランクフランジもご用意しております
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 RoHS2対応 ○ NW/KF 50 有効内径 1/1インチ A 75 B 52.2 C 22.88 D 25.65 E 5.1
-
製品コード ：24766
型式 ：NW50B1.5▼NW/KF 穴あきフランジ(インチ)
・加工用穴あきフランジ
・大きい径にはパイプを固定しやすい段付き
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています
・フランジサイズ(NW)：10，16，25，40，50
・穴径(インチ)：2，1.5，1，3/4，1/2，3/8，1/4，1/8
・材質：SUS304
・封止、加工に便利なブランクフランジもご用意しております
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 RoHS2対応 ○ NW/KF 50 有効内径 1-1/2インチ A 75 B 52.2 C 35.58 D 38.35 E 5.1 -
製品コード ：24767
型式 ：NW50B2.0▼NW/KF 穴あきフランジ(インチ)
・加工用穴あきフランジ
・大きい径にはパイプを固定しやすい段付き
・NWフランジの接続にはセンターリング、クランプもお選びください
・アルミエッジシールの使用で超高真空(10⁻⁹Pa 台)対応も可能
▼以下のタイプが規格化されています
・フランジサイズ(NW)：10，16，25，40，50
・穴径(インチ)：2，1.5，1，3/4，1/2，3/8，1/4，1/8
・材質：SUS304
・封止、加工に便利なブランクフランジもご用意しております
▼その他
・溶接用ショート・ロングフランジ(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからフランジ材質 SUS 304 RoHS2対応 ○ NW/KF 50 有効内径 2インチ A 75 B 52.2 C 48.26 D 51.05 E 5.1 -
製品コード ：21490
型式 ：NW10PC▼フランジ保護キャップ
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・真空フランジのシール面を保護
※シール面保護のため、フランジには必ずキャップを付けて保管ください
▼その他
・入り数：1袋10枚(ICF305、356のみ1枚入り)
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ NW/KF 10 A 32 B 7 入数 10 -
製品コード ：21491
型式 ：NW16PC▼フランジ保護キャップ
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・真空フランジのシール面を保護
※シール面保護のため、フランジには必ずキャップを付けて保管ください
▼その他
・入り数：1袋10枚(ICF305、356のみ1枚入り)
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ NW/KF 16 A 32 B 7 入数 10
-
製品コード ：21492
型式 ：NW25PC▼フランジ保護キャップ
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・真空フランジのシール面を保護
※シール面保護のため、フランジには必ずキャップを付けて保管ください
▼その他
・入り数：1袋10枚(ICF305、356のみ1枚入り)
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ NW/KF 25 A 42 B 7 入数 10 -
製品コード ：21493

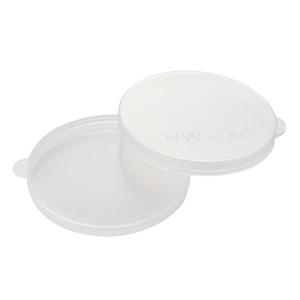

型式 ：NW40PC▼フランジ保護キャップ
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・真空フランジのシール面を保護
※シール面保護のため、フランジには必ずキャップを付けて保管ください
▼その他
・入り数：1袋10枚(ICF305、356のみ1枚入り)
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ NW/KF 40 A 57 B 7 入数 10 -
製品コード ：21494
型式 ：NW50PC▼フランジ保護キャップ
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・真空フランジのシール面を保護
※シール面保護のため、フランジには必ずキャップを付けて保管ください
▼その他
・入り数：1袋10枚(ICF305、356のみ1枚入り)
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ NW/KF 50 A 77 B 7 入数 10 -
製品コード ：21495
型式 ：ICF34PC▼フランジ保護キャップ
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・真空フランジのシール面を保護
※シール面保護のため、フランジには必ずキャップを付けて保管ください
▼その他
・入り数：1袋10枚(ICF305、356のみ1枚入り)
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ICF 34 A 36 B 11 入数 10
-
製品コード ：22455
型式 ：ICF54PC▼フランジ保護キャップ
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・真空フランジのシール面を保護
※シール面保護のため、フランジには必ずキャップを付けて保管ください
▼その他
・入り数：1袋10枚(ICF305、356のみ1枚入り)
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ICF 54 A 57 B 15 入数 10 -
製品コード ：21496
型式 ：ICF70PC▼フランジ保護キャップ
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・真空フランジのシール面を保護
※シール面保護のため、フランジには必ずキャップを付けて保管ください
▼その他
・入り数：1袋10枚(ICF305、356のみ1枚入り)
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ICF 70 A 72 B 16 入数 10 -
製品コード ：21497
型式 ：ICF114PC▼フランジ保護キャップ
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・真空フランジのシール面を保護
※シール面保護のため、フランジには必ずキャップを付けて保管ください
▼その他
・入り数：1袋10枚(ICF305、356のみ1枚入り)
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ICF 114 A 116 B 23 入数 10 -
製品コード ：21498
型式 ：ICF152PC▼フランジ保護キャップ
・フランジ：ICF，NW/KF，JIS-VF，JIS-VG，ISO®-K
・真空フランジのシール面を保護
※シール面保護のため、フランジには必ずキャップを付けて保管ください
▼その他
・入り数：1袋10枚(ICF305、356のみ1枚入り)
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから主要材質 ポリエチレン RoHS2対応 ○ ICF 152 A 154 B 13 入数 10
