SUS316LN の検索結果
製品 52件 (41 ～52 件)
- 表示件数
- 表示切替
-
製品コード ：26818
型式 ：ICF203RT6LN▼ICF 回転ブランクフランジ
・加工用ブランクフランジ
・ボルト穴合わせ用の回転タイプ
・ナイフエッジ形状のシール、ガスケットで超高真空に対応
・締結方法：ボルト締め
・ボルト穴はキリ穴タイプ(スルーホール)、タップタイプ(ねじきり)をご用意
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，54，70，86，114，117，152，203，253，305，356
・材質：SUS304，SUS316LN
・ブランク、回転、両面エッジフランジを標準規格化
・それぞれの穴あきフランジもご用意しております
※ゼロレングス変換フランジはこちら
▼その他
・穴あきパイプ付き(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからブランク・穴あき ブランク 固定・回転 回転 RoHS2対応 ○ ICF 203 A 203 T 22 P.C.D 181 ボルト穴径（深さ） M8 キリ穴・タップ タップ ボルト穴数 20 フランジ材質 SUS316LN -
製品コード ：26809
型式 ：ICF253R6LN▼ICF 回転ブランクフランジ
・加工用ブランクフランジ
・ボルト穴合わせ用の回転タイプ
・ナイフエッジ形状のシール、ガスケットで超高真空に対応
・締結方法：ボルト締め
・ボルト穴はキリ穴タイプ(スルーホール)、タップタイプ(ねじきり)をご用意
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，54，70，86，114，117，152，203，253，305，356
・材質：SUS304，SUS316LN
・ブランク、回転、両面エッジフランジを標準規格化
・それぞれの穴あきフランジもご用意しております
※ゼロレングス変換フランジはこちら
▼その他
・穴あきパイプ付き(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからブランク・穴あき ブランク 固定・回転 回転 RoHS2対応 ○ ICF 253 A 253 T 25 P.C.D 231.8 ボルト穴径（深さ） φ8.4 キリ穴・タップ キリ穴 ボルト穴数 24 フランジ材質 SUS316LN -
製品コード ：26819
型式 ：ICF253RT6LN▼ICF 回転ブランクフランジ
・加工用ブランクフランジ
・ボルト穴合わせ用の回転タイプ
・ナイフエッジ形状のシール、ガスケットで超高真空に対応
・締結方法：ボルト締め
・ボルト穴はキリ穴タイプ(スルーホール)、タップタイプ(ねじきり)をご用意
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，54，70，86，114，117，152，203，253，305，356
・材質：SUS304，SUS316LN
・ブランク、回転、両面エッジフランジを標準規格化
・それぞれの穴あきフランジもご用意しております
※ゼロレングス変換フランジはこちら
▼その他
・穴あきパイプ付き(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからブランク・穴あき ブランク 固定・回転 回転 RoHS2対応 ○ ICF 253 A 253 T 25 P.C.D 231.8 ボルト穴径（深さ） M8 キリ穴・タップ タップ ボルト穴数 24 フランジ材質 SUS316LN -
製品コード ：26840
型式 ：ICF34R19.3B6LN▼ICF 回転穴あきフランジ
・加工用穴あきフランジ
・ボルト穴合わせ用の回転タイプ
・ナイフエッジ形状のシール、ガスケットで超高真空に対応
・締結方法：ボルト締め
・ボルト穴はキリ穴タイプ(スルーホール)、タップタイプ(ねじきり)をご用意
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，54，70，86，114，117，152，203，253，305，356
・材質：SUS304，SUS316LN
・ブランク、回転、両面エッジフランジを標準規格化
・それぞれの穴あきフランジもご用意しております
※ゼロレングス変換フランジはこちら
▼その他
・穴あきパイプ付き(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからブランク・穴あき 穴あき 固定・回転 回転 RoHS2対応 ○ ICF 34 寸法タイプ B A 34 B 16 C 19.3 T 7.5 T1 4.45 P.C.D 27 ボルト穴径（深さ） φ4.4 ボルト穴数 6 適用パイプ外径 19.1 キリ穴・タップ キリ穴 フランジ材質 SUS316LN
-
製品コード ：26847

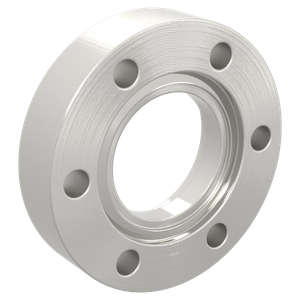

型式 ：ICF34R19.3BT6LN▼ICF 回転穴あきフランジ
・加工用穴あきフランジ
・ボルト穴合わせ用の回転タイプ
・ナイフエッジ形状のシール、ガスケットで超高真空に対応
・締結方法：ボルト締め
・ボルト穴はキリ穴タイプ(スルーホール)、タップタイプ(ねじきり)をご用意
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，54，70，86，114，117，152，203，253，305，356
・材質：SUS304，SUS316LN
・ブランク、回転、両面エッジフランジを標準規格化
・それぞれの穴あきフランジもご用意しております
※ゼロレングス変換フランジはこちら
▼その他
・穴あきパイプ付き(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからブランク・穴あき 穴あき 固定・回転 回転 RoHS2対応 ○ ICF 34 寸法タイプ B A 34 B 16 C 19.3 T 7.5 T1 4.45 P.C.D 27 ボルト穴径（深さ） M4 ボルト穴数 6 適用パイプ外径 19.1 キリ穴・タップ タップ フランジ材質 SUS316LN -
製品コード ：26841
型式 ：ICF70R38B6LN▼ICF 回転穴あきフランジ
・加工用穴あきフランジ
・ボルト穴合わせ用の回転タイプ
・ナイフエッジ形状のシール、ガスケットで超高真空に対応
・締結方法：ボルト締め
・ボルト穴はキリ穴タイプ(スルーホール)、タップタイプ(ねじきり)をご用意
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，54，70，86，114，117，152，203，253，305，356
・材質：SUS304，SUS316LN
・ブランク、回転、両面エッジフランジを標準規格化
・それぞれの穴あきフランジもご用意しております
※ゼロレングス変換フランジはこちら
▼その他
・穴あきパイプ付き(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからブランク・穴あき 穴あき 固定・回転 回転 RoHS2対応 ○ ICF 70 寸法タイプ B A 70 B 35.5 C 38.5 T 12.7 T1 5.3 P.C.D 58.7 ボルト穴径（深さ） φ6.8 ボルト穴数 6 適用パイプ外径 38 キリ穴・タップ キリ穴 フランジ材質 SUS316LN -
製品コード ：26842

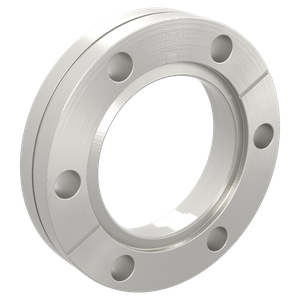

型式 ：ICF70R42.7B6LN▼ICF 回転穴あきフランジ
・加工用穴あきフランジ
・ボルト穴合わせ用の回転タイプ
・ナイフエッジ形状のシール、ガスケットで超高真空に対応
・締結方法：ボルト締め
・ボルト穴はキリ穴タイプ(スルーホール)、タップタイプ(ねじきり)をご用意
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，54，70，86，114，117，152，203，253，305，356
・材質：SUS304，SUS316LN
・ブランク、回転、両面エッジフランジを標準規格化
・それぞれの穴あきフランジもご用意しております
※ゼロレングス変換フランジはこちら
▼その他
・穴あきパイプ付き(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからブランク・穴あき 穴あき 固定・回転 回転 RoHS2対応 ○ ICF 70 寸法タイプ B A 70 B 41 C 43.1 T 12.7 T1 5.3 P.C.D 58.7 ボルト穴径（深さ） φ6.8 ボルト穴数 6 適用パイプ外径 42.7 キリ穴・タップ キリ穴 フランジ材質 SUS316LN -
製品コード ：26843

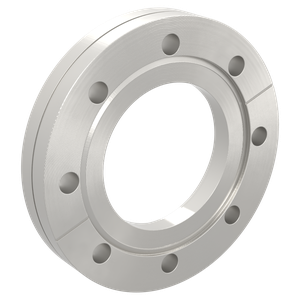

型式 ：ICF114R63.5B6LN▼ICF 回転穴あきフランジ
・加工用穴あきフランジ
・ボルト穴合わせ用の回転タイプ
・ナイフエッジ形状のシール、ガスケットで超高真空に対応
・締結方法：ボルト締め
・ボルト穴はキリ穴タイプ(スルーホール)、タップタイプ(ねじきり)をご用意
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，54，70，86，114，117，152，203，253，305，356
・材質：SUS304，SUS316LN
・ブランク、回転、両面エッジフランジを標準規格化
・それぞれの穴あきフランジもご用意しております
※ゼロレングス変換フランジはこちら
▼その他
・穴あきパイプ付き(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからブランク・穴あき 穴あき 固定・回転 回転 RoHS2対応 ○ ICF 114 寸法タイプ B A 114 B 61 C 64 T 17.5 T1 9.5 P.C.D 92.2 ボルト穴径（深さ） φ8.4 ボルト穴数 8 適用パイプ外径 63.5 キリ穴・タップ キリ穴 フランジ材質 SUS316LN
-
製品コード ：26844

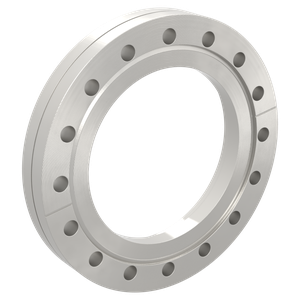

型式 ：ICF152R101B6LN▼ICF 回転穴あきフランジ
・加工用穴あきフランジ
・ボルト穴合わせ用の回転タイプ
・ナイフエッジ形状のシール、ガスケットで超高真空に対応
・締結方法：ボルト締め
・ボルト穴はキリ穴タイプ(スルーホール)、タップタイプ(ねじきり)をご用意
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，54，70，86，114，117，152，203，253，305，356
・材質：SUS304，SUS316LN
・ブランク、回転、両面エッジフランジを標準規格化
・それぞれの穴あきフランジもご用意しております
※ゼロレングス変換フランジはこちら
▼その他
・穴あきパイプ付き(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからブランク・穴あき 穴あき 固定・回転 回転 RoHS2対応 ○ ICF 152 寸法タイプ B A 152 B 97 C 102.2 T 20 T1 11 P.C.D 130.3 ボルト穴径（深さ） φ8.4 ボルト穴数 16 適用パイプ外径 101.6 キリ穴・タップ キリ穴 フランジ材質 SUS316LN -
製品コード ：26845

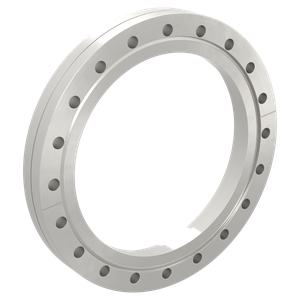

型式 ：ICF203R153B6LN▼ICF 回転穴あきフランジ
・加工用穴あきフランジ
・ボルト穴合わせ用の回転タイプ
・ナイフエッジ形状のシール、ガスケットで超高真空に対応
・締結方法：ボルト締め
・ボルト穴はキリ穴タイプ(スルーホール)、タップタイプ(ねじきり)をご用意
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，54，70，86，114，117，152，203，253，305，356
・材質：SUS304，SUS316LN
・ブランク、回転、両面エッジフランジを標準規格化
・それぞれの穴あきフランジもご用意しております
※ゼロレングス変換フランジはこちら
▼その他
・穴あきパイプ付き(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからブランク・穴あき 穴あき 固定・回転 回転 RoHS2対応 ○ ICF 203 寸法タイプ B A 203 B 148.5 C 153.5 T 22 T1 12.5 P.C.D 181 ボルト穴径（深さ） φ8.4 ボルト穴数 20 適用パイプ外径 153 キリ穴・タップ キリ穴 フランジ材質 SUS316LN -
製品コード ：26846

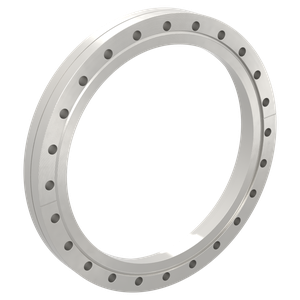

型式 ：ICF253R203B6LN▼ICF 回転穴あきフランジ
・加工用穴あきフランジ
・ボルト穴合わせ用の回転タイプ
・ナイフエッジ形状のシール、ガスケットで超高真空に対応
・締結方法：ボルト締め
・ボルト穴はキリ穴タイプ(スルーホール)、タップタイプ(ねじきり)をご用意
▼以下のタイプが規格化されています(一覧)
・フランジサイズ(ICF)：34，54，70，86，114，117，152，203，253，305，356
・材質：SUS304，SUS316LN
・ブランク、回転、両面エッジフランジを標準規格化
・それぞれの穴あきフランジもご用意しております
※ゼロレングス変換フランジはこちら
▼その他
・穴あきパイプ付き(一覧)や、ティーやクロスなど各種配管も多彩なサイズでラインアップ
・製品への追加工や材質変更品もご相談承ります。ページ右側の「お問い合わせ」ボタンよりご連絡ください
精密洗浄のご依頼はこちらからブランク・穴あき 穴あき 固定・回転 回転 RoHS2対応 ○ ICF 253 寸法タイプ B A 253 B 198.5 C 203.5 T 25 T1 12.5 P.C.D 231.8 ボルト穴径（深さ） φ8.4 ボルト穴数 24 適用パイプ外径 203 キリ穴・タップ キリ穴 フランジ材質 SUS316LN -
製品コード ：22619
型式 ：ICF70VPZS6LN▼ビューポート ジンクセレン
・ホウケイ酸ガラス/Duran®：チャンバー内の目視用
・光学用には石英やサファイアなどの材質をご用意
▼以下のタイプが規格化されています
・フランジ：NW/KF，ICF，JIS-VF，JIS-VG
・窓材：
├ホウケイ酸ガラス
├サファイア(Al2O3)
├合成石英(SiO2)
├溶融石英(SiO2)
├フッ化マグネシウム(MgF2)
├フッ化カルシウム(CaF2)
├フッ化バリウム(BaF2)
├ゲルマニウム(Ge)
├ジンクセレン(ZnSe)
└鉛ガラス
・非磁性フランジ品(チタン、SUS316L)もご用意しております
・開閉可能なビューポート(一覧)もございます
▼オプション(ICFフランジのみ)
・ビューポートカバー(一覧)
・ビューポートシャッター(一覧)
▼特注品も対応いたします
・窓材やフランジサイズの変更も承ります
・ARコート(反射防止膜)加工もご相談承ります
・レーザーが照射位置に跳ね返らないよう、窓材を斜めに取り付けることも可能です
・ページ右側の「お問い合わせ」ボタンよりご連絡ください
※ARコートのご依頼の際には使用波長を、レーザー耐性が必要な場合には使用するレーザーの詳細もご教示ください
精密洗浄のご依頼はこちらから窓 ジンクセレン 最高温度 200℃ 最低温度 -100℃ ARコート ○ フランジ材質 SUS316LN ICF 70 A 70 H 12.7 T(ガラス厚) 2.5 V(有効径) 22.9
