kV-SHV-R の検索結果
製品 41件 (41 ～41 件)
- 表示件数
- 表示切替
-

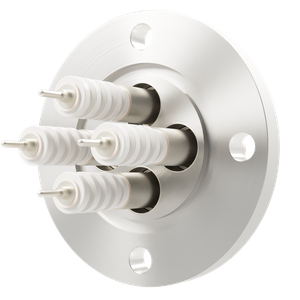

製品コード ：13189
型式 ：G4020SHR4Safe High Voltage
▼フィードスルー 同軸 SHVグランドシールド 片側プラグ嵌合
・20kV 3A対応
・50Ω伝送用
・グランドと導通
・真空側は電極、大気側のみSHVコネクタ接続
・接続フランジは、NW/KF、ICF、JIS-VF、JIS-VGを標準規格化
▼この他に以下のタイプが規格化されています
・5kV用、10kV用
・フローティングシールド片側プラグ嵌合(5kV)
・グランドシールド両側プラグ嵌合(5kV)
・フローティングシールド両側プラグ嵌合(5kV)
▼特注品も対応いたします
極数の変更・多品種端子の組み合わせ・特殊フランジへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※SHV5kV端子、SHV10㎸端子、SHV20kV端子ではそれぞれコネクタ形状が異なります。購入製品が一致しているかご確認ください
※他社製のプラグは、嵌合しない場合がございます。本製品は必ず弊社のプラグをご使用ください
精密洗浄のご依頼はこちらからタイプ SHV 接続タイプ 大気側プラグ嵌合 電極 コバール® フランジ材質 SUS 304 スリーブ コバール® 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 分類 フランジ付き端子 種類 グランドシールド インピーダンス 50 Ω 周波数 100 MHz 絶縁抵抗値 10⁹ ohm 耐電圧: DC 20 kV 電流/1本 3 A RoHS2対応 ○ VG 40 A 105 B 10 C 57.6 D 44 P.C.D 35 電極数 4
