パネルマウント の検索結果
製品 19件 (1 ～19 件)
- 表示件数
- 表示切替
-
製品コード ：15804
型式 ：RTMD91▼フィードスルー 多ピン D-Sub (MIL-C-24308)
・MIL-C-24308 規格相当品と嵌合可能なD-sub端子
・真空側、大気側ともにピンが出ている形状
・端子内はストレート結線
・300V 3A対応
・コネクタ固定用タップは#4-40
▼以下のタイプが規格化されています(一覧)
・PIN数：9，15，25，37，50
・組み合わせ品(例：9PINx2 ， 9PIN+15PIN)
・フランジ型(NW/KF，ICF，JIS-VF，JIS-VG)
・パネルマウント型
▼特注品も対応いたします
端子数の変更・多品種端子の組み合わせ・特殊フランジ・特注パネルへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※パネルマウント型にはボルト・ワッシャ―、及びОリングが付属されています。
精密洗浄のご依頼はこちらからタイプ D-Sub 絶縁抵抗値 10⁹ ohm 接続タイプ D-Sub(MIL-C-24308) 電極 コバール® フランジ材質 SUS 304 スリーブ SUS 304 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 総電流/1端子 14.6 電流/1本 3 A 耐電圧: DC 300 V RoHS2対応 ○ パネルマウント型 □ 64 x 48 / 厚み:8 ボルト穴経 5.5 ボルト穴間隔 □ 53.6 x 37.6 電極数 9 -
製品コード ：15805
型式 ：RTMD92▼フィードスルー 多ピン D-Sub (MIL-C-24308)
・MIL-C-24308 規格相当品と嵌合可能なD-sub端子
・真空側、大気側ともにピンが出ている形状
・端子内はストレート結線
・300V 3A対応
・コネクタ固定用タップは#4-40
▼以下のタイプが規格化されています(一覧)
・PIN数：9，15，25，37，50
・組み合わせ品(例：9PINx2 ， 9PIN+15PIN)
・フランジ型(NW/KF，ICF，JIS-VF，JIS-VG)
・パネルマウント型
▼特注品も対応いたします
端子数の変更・多品種端子の組み合わせ・特殊フランジ・特注パネルへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※パネルマウント型にはボルト・ワッシャ―、及びОリングが付属されています。
精密洗浄のご依頼はこちらからタイプ D-Sub 絶縁抵抗値 10⁹ ohm 接続タイプ D-Sub(MIL-C-24308) 電極 コバール® フランジ材質 SUS 304 スリーブ SUS 304 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 総電流/1端子 14.6 電流/1本 3 A 耐電圧: DC 300 V RoHS2対応 ○ パネルマウント型 □ 64 x 92 / 厚み:8 ボルト穴経 5.5 ボルト穴間隔 □ 53.6 x 82.1 電極数 18(9+9) E1 15 -
製品コード ：15807
型式 ：RTMD151▼フィードスルー 多ピン D-Sub (MIL-C-24308)
・MIL-C-24308 規格相当品と嵌合可能なD-sub端子
・真空側、大気側ともにピンが出ている形状
・端子内はストレート結線
・300V 3A対応
・コネクタ固定用タップは#4-40
▼以下のタイプが規格化されています(一覧)
・PIN数：9，15，25，37，50
・組み合わせ品(例：9PINx2 ， 9PIN+15PIN)
・フランジ型(NW/KF，ICF，JIS-VF，JIS-VG)
・パネルマウント型
▼特注品も対応いたします
端子数の変更・多品種端子の組み合わせ・特殊フランジ・特注パネルへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※パネルマウント型にはボルト・ワッシャ―、及びОリングが付属されています。
精密洗浄のご依頼はこちらからタイプ D-Sub 絶縁抵抗値 10⁹ ohm 接続タイプ D-Sub(MIL-C-24308) 電極 コバール® フランジ材質 SUS 304 スリーブ SUS 304 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 総電流/1端子 9A 電流/1本 3 A 耐電圧: DC 300 V RoHS2対応 ○ パネルマウント型 □ 75 x 59 / 厚み:8 ボルト穴経 5.5 ボルト穴間隔 □ 64.6 x 49.1 電極数 15 -
製品コード ：15808
型式 ：RTMD152▼フィードスルー 多ピン D-Sub (MIL-C-24308)
・MIL-C-24308 規格相当品と嵌合可能なD-sub端子
・真空側、大気側ともにピンが出ている形状
・端子内はストレート結線
・300V 3A対応
・コネクタ固定用タップは#4-40
▼以下のタイプが規格化されています(一覧)
・PIN数：9，15，25，37，50
・組み合わせ品(例：9PINx2 ， 9PIN+15PIN)
・フランジ型(NW/KF，ICF，JIS-VF，JIS-VG)
・パネルマウント型
▼特注品も対応いたします
端子数の変更・多品種端子の組み合わせ・特殊フランジ・特注パネルへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※パネルマウント型にはボルト・ワッシャ―、及びОリングが付属されています。
精密洗浄のご依頼はこちらからタイプ D-Sub 絶縁抵抗値 10⁹ ohm 接続タイプ D-Sub(MIL-C-24308) 電極 コバール® フランジ材質 SUS 304 スリーブ SUS 304 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 総電流/1端子 9A 電流/1本 3 A 耐電圧: DC 300 V RoHS2対応 ○ パネルマウント型 □ 75 x 84 / 厚み:8 ボルト穴経 5.5 ボルト穴間隔 □ 64.6 x 74.1 電極数 30(15+15) E1 15
-
製品コード ：15810
型式 ：RTMD251▼フィードスルー 多ピン D-Sub (MIL-C-24308)
・MIL-C-24308 規格相当品と嵌合可能なD-sub端子
・真空側、大気側ともにピンが出ている形状
・端子内はストレート結線
・300V 3A対応
・コネクタ固定用タップは#4-40
▼以下のタイプが規格化されています(一覧)
・PIN数：9，15，25，37，50
・組み合わせ品(例：9PINx2 ， 9PIN+15PIN)
・フランジ型(NW/KF，ICF，JIS-VF，JIS-VG)
・パネルマウント型
▼特注品も対応いたします
端子数の変更・多品種端子の組み合わせ・特殊フランジ・特注パネルへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※パネルマウント型にはボルト・ワッシャ―、及びОリングが付属されています。
※C114MD252のみ、真空側インサートが干渉してしまうため、ICF114であっても内径φ65未満のパイプには接続できません
精密洗浄のご依頼はこちらからタイプ D-Sub 絶縁抵抗値 10⁹ ohm 接続タイプ D-Sub(MIL-C-24308) 電極 コバール® フランジ材質 SUS 304 スリーブ SUS 304 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 電流/1本 3 A 総電流/1端子 15A 耐電圧: DC 300 V RoHS2対応 ○ パネルマウント型 □ 90 x 57 / 厚み:8 ボルト穴経 5.5 ボルト穴間隔 □ 79.6 x 46.6 電極数 25 -
製品コード ：15811
型式 ：RTMD252▼フィードスルー 多ピン D-Sub (MIL-C-24308)
・MIL-C-24308 規格相当品と嵌合可能なD-sub端子
・真空側、大気側ともにピンが出ている形状
・端子内はストレート結線
・300V 3A対応
・コネクタ固定用タップは#4-40
▼以下のタイプが規格化されています(一覧)
・PIN数：9，15，25，37，50
・組み合わせ品(例：9PINx2 ， 9PIN+15PIN)
・フランジ型(NW/KF，ICF，JIS-VF，JIS-VG)
・パネルマウント型
▼特注品も対応いたします
端子数の変更・多品種端子の組み合わせ・特殊フランジ・特注パネルへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※パネルマウント型にはボルト・ワッシャ―、及びОリングが付属されています。
※C114MD252のみ、真空側インサートが干渉してしまうため、ICF114であっても内径φ65未満のパイプには接続できません
精密洗浄のご依頼はこちらからタイプ D-Sub 絶縁抵抗値 10⁹ ohm 接続タイプ D-Sub(MIL-C-24308) 電極 コバール® フランジ材質 SUS 304 スリーブ SUS 304 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 電流/1本 3 A 総電流/1端子 15A 耐電圧: DC 300 V RoHS2対応 ○ パネルマウント型 □ 90 x 86 / 厚み:8 ボルト穴経 5.5 ボルト穴間隔 □ 79.6 x 75.6 電極数 50(25+25) E1 15 -
製品コード ：15812
型式 ：RTMD371▼フィードスルー 多ピン D-Sub (MIL-C-24308)
・MIL-C-24308 規格相当品と嵌合可能なD-sub端子
・真空側、大気側ともにピンが出ている形状
・端子内はストレート結線
・300V 3A対応
・コネクタ固定用タップは#4-40
▼以下のタイプが規格化されています(一覧)
・PIN数：9，15，25，37，50
・組み合わせ品(例：9PINx2 ， 9PIN+15PIN)
・フランジ型(NW/KF，ICF，JIS-VF，JIS-VG)
・パネルマウント型
▼特注品も対応いたします
端子数の変更・多品種端子の組み合わせ・特殊フランジ・特注パネルへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※パネルマウント型にはボルト・ワッシャ―、及びОリングが付属されています。
精密洗浄のご依頼はこちらからタイプ D-Sub 絶縁抵抗値 10⁹ ohm 接続タイプ D-Sub(MIL-C-24308) 電極 コバール® フランジ材質 SUS 304 スリーブ SUS 329 絶縁体 ホウケイ酸ガラス 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 電流/1本 3 A 総電流/1端子 22.2 A 耐電圧: DC 300 V RoHS2対応 ○ パネルマウント型 □ 110 x 56 / 厚み:8 ボルト穴経 5.5 ボルト穴間隔 □ 99.6 x 45.6 電極数 37 -
製品コード ：15813
型式 ：RTMD372▼フィードスルー 多ピン D-Sub (MIL-C-24308)
・MIL-C-24308 規格相当品と嵌合可能なD-sub端子
・真空側、大気側ともにピンが出ている形状
・端子内はストレート結線
・300V 3A対応
・コネクタ固定用タップは#4-40
▼以下のタイプが規格化されています(一覧)
・PIN数：9，15，25，37，50
・組み合わせ品(例：9PINx2 ， 9PIN+15PIN)
・フランジ型(NW/KF，ICF，JIS-VF，JIS-VG)
・パネルマウント型
▼特注品も対応いたします
端子数の変更・多品種端子の組み合わせ・特殊フランジ・特注パネルへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※パネルマウント型にはボルト・ワッシャ―、及びОリングが付属されています。
精密洗浄のご依頼はこちらからタイプ D-Sub 絶縁抵抗値 10⁹ ohm 接続タイプ D-Sub(MIL-C-24308) 電極 コバール® フランジ材質 SUS 304 スリーブ SUS 329 絶縁体 ホウケイ酸ガラス 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 電流/1本 3 A 総電流/1端子 22.2 A 耐電圧: DC 300 V RoHS2対応 ○ パネルマウント型 □ 110 x 91 / 厚み:8 ボルト穴経 5.5 ボルト穴間隔 □ 99.6 x 80.6 電極数 74(37+37) E1 15
-
製品コード ：15814
型式 ：RTMD501▼フィードスルー 多ピン D-Sub (MIL-C-24308)
・MIL-C-24308 規格相当品と嵌合可能なD-sub端子
・真空側、大気側ともにピンが出ている形状
・端子内はストレート結線
・300V 3A対応
・コネクタ固定用タップは#4-40
▼以下のタイプが規格化されています(一覧)
・PIN数：9，15，25，37，50
・組み合わせ品(例：9PINx2 ， 9PIN+15PIN)
・フランジ型(NW/KF，ICF，JIS-VF，JIS-VG)
・パネルマウント型
▼特注品も対応いたします
端子数の変更・多品種端子の組み合わせ・特殊フランジ・特注パネルへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※パネルマウント型にはボルト・ワッシャ―、及びОリングが付属されています。
精密洗浄のご依頼はこちらからタイプ D-Sub 絶縁抵抗値 10⁹ ohm 接続タイプ D-Sub(MIL-C-24308) 電極 コバール® フランジ材質 SUS 304 スリーブ SUS 329 絶縁体 ホウケイ酸ガラス 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 電流/1本 3 A 総電流/1端子 30A 耐電圧: DC 300 V RoHS2対応 ○ パネルマウント型 □ 110 x 56 / 厚み:8 ボルト穴経 5.5 ボルト穴間隔 □ 99.6 x 45.6 電極数 50 -
製品コード ：15815
型式 ：RTMD502▼フィードスルー 多ピン D-Sub (MIL-C-24308)
・MIL-C-24308 規格相当品と嵌合可能なD-sub端子
・真空側、大気側ともにピンが出ている形状
・端子内はストレート結線
・300V 3A対応
・コネクタ固定用タップは#4-40
▼以下のタイプが規格化されています(一覧)
・PIN数：9，15，25，37，50
・組み合わせ品(例：9PINx2 ， 9PIN+15PIN)
・フランジ型(NW/KF，ICF，JIS-VF，JIS-VG)
・パネルマウント型
▼特注品も対応いたします
端子数の変更・多品種端子の組み合わせ・特殊フランジ・特注パネルへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※パネルマウント型にはボルト・ワッシャ―、及びОリングが付属されています。
精密洗浄のご依頼はこちらからタイプ D-Sub 絶縁抵抗値 10⁹ ohm 接続タイプ D-Sub(MIL-C-24308) 電極 コバール® フランジ材質 SUS 304 スリーブ SUS 329 絶縁体 ホウケイ酸ガラス 最高温度 300℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 電流/1本 3 A 総電流/1端子 30A 耐電圧: DC 300 V RoHS2対応 ○ パネルマウント型 □ 110 x 104 / 厚み:8 ボルト穴経 5.5 ボルト穴間隔 □ 99.6 x 93.6 電極数 100(50+50) E1 17.5 -
製品コード ：15851
型式 ：VSPP4G▼BURNDY®用 真空側中継コネクタ
・材質：PEEK®
・ピンコンタクトを圧着したケーブルをセットし、真空側インサートとの接続ができます
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・タイプ：円筒型，パネル型
・対応PIN数：4，8，12，19，22，30，48
※ピンコンタクトは付属しておりません(多ピン用 / K熱電対用 )
※MSタイプを中継したい場合はご使用のPIN数より多いタイプをお選びいただき、BURNDY®タイプのインサートを併用ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから絶縁体 PEEK® 最高温度 250℃ 最低温度 -50℃ RoHS2対応 ○ 真空・大気 真空用 電極数 4 A 32.2 B 20 C 37 D 1.5 ボルト穴径（深さ） φ2.2 ボルト穴数 4 P.C.D 26.1 タイプ パネルマウントあり -
製品コード ：15852

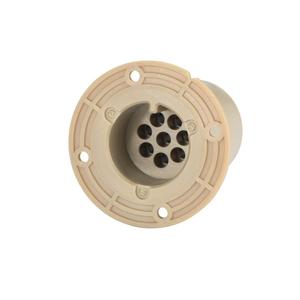

型式 ：VSPP8G▼BURNDY®用 真空側中継コネクタ
・材質：PEEK®
・ピンコンタクトを圧着したケーブルをセットし、真空側インサートとの接続ができます
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・タイプ：円筒型，パネル型
・対応PIN数：4，8，12，19，22，30，48
※ピンコンタクトは付属しておりません(多ピン用 / K熱電対用 )
※MSタイプを中継したい場合はご使用のPIN数より多いタイプをお選びいただき、BURNDY®タイプのインサートを併用ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから絶縁体 PEEK® 最高温度 250℃ 最低温度 -50℃ RoHS2対応 ○ 真空・大気 真空用 電極数 8 A 35.2 B 23 C 37 D 1.5 ボルト穴径（深さ） φ2.2 ボルト穴数 4 P.C.D 29.1 タイプ パネルマウントあり
-
製品コード ：15853
型式 ：VSPP12G▼BURNDY®用 真空側中継コネクタ
・材質：PEEK®
・ピンコンタクトを圧着したケーブルをセットし、真空側インサートとの接続ができます
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・タイプ：円筒型，パネル型
・対応PIN数：4，8，12，19，22，30，48
※ピンコンタクトは付属しておりません(多ピン用 / K熱電対用 )
※MSタイプを中継したい場合はご使用のPIN数より多いタイプをお選びいただき、BURNDY®タイプのインサートを併用ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから絶縁体 PEEK® 最高温度 250℃ 最低温度 -50℃ RoHS2対応 ○ 真空・大気 真空用 電極数 12 A 39.2 B 27 C 37 D 1.5 ボルト穴径（深さ） φ2.2 ボルト穴数 4 P.C.D 33.1 タイプ パネルマウントあり -
製品コード ：15854

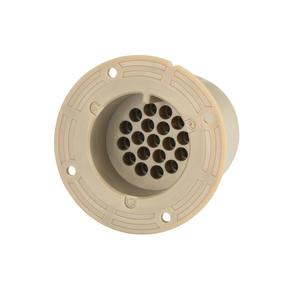

型式 ：VSPP19G▼BURNDY®用 真空側中継コネクタ
・材質：PEEK®
・ピンコンタクトを圧着したケーブルをセットし、真空側インサートとの接続ができます
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・タイプ：円筒型，パネル型
・対応PIN数：4，8，12，19，22，30，48
※ピンコンタクトは付属しておりません(多ピン用 / K熱電対用 )
※MSタイプを中継したい場合はご使用のPIN数より多いタイプをお選びいただき、BURNDY®タイプのインサートを併用ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから絶縁体 PEEK® 最高温度 250℃ 最低温度 -50℃ RoHS2対応 ○ 真空・大気 真空用 電極数 19 A 41.9 B 29.7 C 37 D 1.5 ボルト穴径（深さ） φ2.2 ボルト穴数 4 P.C.D 35.8 タイプ パネルマウントあり -
製品コード ：11285
型式 ：VSPP22GA▼BURNDY®用 真空側中継コネクタ
・材質：PEEK®
・ピンコンタクトを圧着したケーブルをセットし、真空側インサートとの接続ができます
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・タイプ：円筒型，パネル型
・対応PIN数：4，8，12，19，22，30，48
※ピンコンタクトは付属しておりません(多ピン用 / K熱電対用 )
※MSタイプを中継したい場合はご使用のPIN数より多いタイプをお選びいただき、BURNDY®タイプのインサートを併用ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから絶縁体 PEEK® 最高温度 250℃ 最低温度 -50℃ RoHS2対応 ○ 真空・大気 真空用 電極数 22 A 45.5 B 33.3 C 37 D 1.5 ボルト穴径（深さ） φ2.2 ボルト穴数 4 P.C.D 39.4 タイプ パネルマウントあり -
製品コード ：15856
型式 ：VSPP30G▼BURNDY®用 真空側中継コネクタ
・材質：PEEK®
・ピンコンタクトを圧着したケーブルをセットし、真空側インサートとの接続ができます
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・タイプ：円筒型，パネル型
・対応PIN数：4，8，12，19，22，30，48
※ピンコンタクトは付属しておりません(多ピン用 / K熱電対用 )
※MSタイプを中継したい場合はご使用のPIN数より多いタイプをお選びいただき、BURNDY®タイプのインサートを併用ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから絶縁体 PEEK® 最高温度 250℃ 最低温度 -50℃ RoHS2対応 ○ 真空・大気 真空用 電極数 30 A 48.4 B 36.2 C 37 D 1.5 ボルト穴径（深さ） φ2.2 ボルト穴数 4 P.C.D 42.3 タイプ パネルマウントあり
-
製品コード ：15857
型式 ：VSPP48G▼BURNDY®用 真空側中継コネクタ
・材質：PEEK®
・ピンコンタクトを圧着したケーブルをセットし、真空側インサートとの接続ができます
・目視の難しい場所でもガイド溝にそって挿入するだけで向きが合わせられる簡単接続
・タイプ：円筒型，パネル型
・対応PIN数：4，8，12，19，22，30，48
※ピンコンタクトは付属しておりません(多ピン用 / K熱電対用 )
※MSタイプを中継したい場合はご使用のPIN数より多いタイプをお選びいただき、BURNDY®タイプのインサートを併用ください
▼その他
・製品についてご不明な点がありましたら「お問い合わせ」ボタンよりお気軽にご連絡ください
精密洗浄のご依頼はこちらから絶縁体 PEEK® 最高温度 250℃ 最低温度 -50℃ RoHS2対応 ○ 真空・大気 真空用 電極数 48 A 55 B 42.8 C 37 D 1.5 ボルト穴径（深さ） φ2.2 ボルト穴数 4 P.C.D 48.9 タイプ パネルマウントあり -
製品コード ：15806
型式 ：RTMD91/151▼フィードスルー 多ピン D-Sub (MIL-C-24308)
・MIL-C-24308 規格相当品と嵌合可能なD-sub端子
・真空側、大気側ともにピンが出ている形状
・端子内はストレート結線
・300V 3A対応
▼以下のタイプが規格化されています(一覧)
・PIN数：9，15，25，37，50
・組み合わせ品(例：9PINx2 , 9PIN+15PIN)
・フランジ型(NW/KF，ICF，JIS-VF，JIS-VG)
・パネルマウント型
▼特注品も対応いたします
端子数の変更・多品種端子の組み合わせ・特殊フランジ・特注パネルへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※パネルマウント型にはボルト・ワッシャ―、及びОリングが付属されています。タイプ D-Sub 絶縁抵抗値 10⁹ ohm 接続タイプ D-Sub(MIL-C-24308) 電極 コバール® フランジ材質 SUS 304 スリーブ SUS 304 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 電流/1本 3 A 耐電圧: DC 300 V RoHS2対応 ○ パネルマウント型 □ 75 x 84 / 厚み:8 ボルト穴経 5.5 ボルト穴間隔 □ 64.6 x 74.1 電極数 24(9+15) E1 15 E2 15 -
製品コード ：15809
型式 ：RTMD151/251▼フィードスルー 多ピン D-Sub (MIL-C-24308)
・MIL-C-24308 規格相当品と嵌合可能なD-sub端子
・真空側、大気側ともにピンが出ている形状
・端子内はストレート結線
・300V 3A対応
▼以下のタイプが規格化されています(一覧)
・PIN数：9，15，25，37，50
・組み合わせ品(例：9PINx2 , 9PIN+15PIN)
・フランジ型(NW/KF，ICF，JIS-VF，JIS-VG)
・パネルマウント型
▼特注品も対応いたします
端子数の変更・多品種端子の組み合わせ・特殊フランジ・特注パネルへの取り付けも承ります
ページ右側の「お問い合わせ」ボタンよりご連絡ください
※パネルマウント型にはボルト・ワッシャ―、及びОリングが付属されています。タイプ D-Sub 絶縁抵抗値 10⁹ ohm 接続タイプ D-Sub(MIL-C-24308) 電極 コバール® フランジ材質 SUS 304 スリーブ SUS 304 絶縁体 アルミナセラミック 最高温度 450℃ 最低温度 -196℃ リークレート <1.3x10<sup>-10</sup>Pa･㎥/sec 電流/1本 3 A 耐電圧: DC 300 V RoHS2対応 ○ パネルマウント型 □ 90 x 86 / 厚み:8 ボルト穴経 5.5 ボルト穴間隔 □ 79.6 x 75.6 電極数 40(15+25) E1 15 E2 15
